Stycznik sprzęgający, AC-3, 7 A/3 kW/400V, 3-biegunowy, DC 24V, 1NC, przyłącze śrubowe | 3RT2015-1SB42 Siemens

Alternatywny kod produktu: 3RT20151SB42

Opis i Kluczowe Cechy

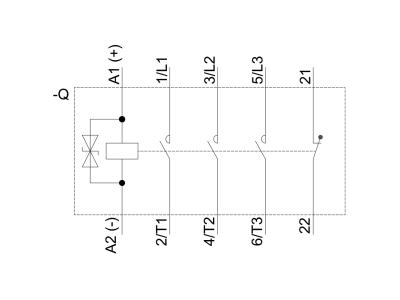

Stycznik sprzęgający Siemens 3RT2015-1SB42 z serii SIRIUS to kompaktowe urządzenie przeznaczone do przełączania silników w kategorii AC-3 oraz obwodów sterowniczych. Wyposażony w trzy biegi główne o prądzie znamionowym 7 A i mocy 3 kW przy 400 V AC, oraz cewkę DC 24 V z wbudowaną diodą transil chroniącą przed przepięciami. Dodatkowy styk pomocniczy 1NC umożliwia sygnalizację położenia lub blokadę. Przyłącze śrubowe ułatwia szybki montaż w standardowych rozdzielnicach.

• Kategoria AC-3, prąd 7 A / moc 3 kW (400 V): Gwarantuje bezawaryjną pracę przy przełączaniu silników indukcyjnych klatkowych – wysoka trwałość łączeniowa i niezawodność w aplikacjach przemysłowych.
• Cewka DC 24 V z diodą transil (0,85–1,85×U_s): Umożliwia bezpośrednie sterowanie z układów PLC lub przekaźników elektronicznych, a wbudowana ochrona przeciwprzepięciowa wydłuża żywotność stycznika.
• Styk pomocniczy 1NC: Pozwala na sygnalizację zadziałania stycznika lub realizację blokad w obwodach sterowania – kompaktowe rozwiązanie bez potrzeby stosowania dodatkowego modułu.
• Przyłącze śrubowe: Zapewnia pewne i trwałe połączenie przewodów, odpowiednie dla instalacji o podwyższonych wymaganiach mechanicznych i wibracyjnych.
• Wielkość S00, budowa kompaktowa: Oszczędza miejsce w szafie sterowniczej, a przednie przyłącza ułatwiają okablowanie – idealne do gęsto zabudowanych rozdzielnic.

Zgodność z Normami

Stycznik 3RT2015-1SB42 spełnia wymagania norm międzynarodowych IEC oraz UL/CSA, co potwierdza dopuszczenie do stosowania w instalacjach na całym świecie. Urządzenie jest przystosowane do współpracy z silnikami o klasie sprawności IE3 i IE4 (IE3/IE4 ready), a jego konstrukcja podlega rygorystycznym testom fabrycznym w systemie modułowym SIRIUS. Posiada oznakowanie CE.

Zastosowanie

Stycznik sprzęgający Siemens 3RT2015-1SB42 znajduje zastosowanie przede wszystkim w sterowaniu silnikami oraz w obwodach pomocniczych i sterowniczych automatyki przemysłowej.

• Przełączanie silników trójfazowych małej mocy (do 3 kW / 400 V) w układach rozruchowych i załączających – np. pompy, wentylatory, taśmociągi.
• Sterowanie odbiornikami rezystancyjnymi i oświetleniem w instalacjach przemysłowych.
• Współpraca z PLC i układami elektronicznymi – bezpośrednie sterowanie cewką DC 24 V z wyjść przekaźnikowych lub tranzystorowych.
• Budowa rozdzielnic modułowych w ramach systemu SIRIUS – łatwe łączenie z aparaturą pomocniczą i zabezpieczeniową.

Wskazówki Montażowe

Montaż i podłączenie stycznika mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową – dla prądu 7 A zalecany minimalny przekrój 1,5 mm². Moment dokręcania śrub przyłączeniowych należy stosować zgodnie z dokumentacją producenta. Należy uwzględnić zakres napięcia sterowania cewki (0,85–1,85 U_s).

FAQ

• Co oznacza zintegrowana dioda transil? Dioda transil (TVS) chroni cewkę stycznika przed przepięciami powstającymi przy wyłączaniu napięcia sterującego, eliminując zakłócenia EMI i zwiększając trwałość elementów półprzewodnikowych w układzie sterowania.
• Jaki jest stopień ochrony stycznika? W danych producenta nie podano konkretnego stopnia IP. Aparatura modułowa montowana w rozdzielnicach najczęściej posiada IP20 w stanie nieobudowanym – dla ochrony przed dotykiem należy stosować obudowy odpowiedniej klasy.
• Czy styk 1NC pracuje w trybie suchym czy przełącza prąd? Styk pomocniczy 1NC jest przystosowany do przełączania prądów sterowniczych (np. sygnały PLC, cewki przekaźników). Nie służy do bezpośredniego przełączania obwodów silnikowych. W katalogu określono jego parametry w kategorii AC-15/DC-13 – należy sprawdzić dokumentację dla konkretnych wartości prądu.
