Stycznik sprzęgający, AC-3, 7 A/3 kW/400V, 3-biegunowy, DC 24V, 1NC, przyłącze śrubowe | 3RT2015-1JB42 Siemens

Alternatywny kod produktu: 3RT20151JB42

Opis i Kluczowe Cechy

Stycznik sprzęgający Siemens SIRIUS 3RT2015-1JB42 to 3-biegunowe urządzenie mocy kategorii AC-3/AC-3e o prądzie 7 A i mocy 3 kW przy 400 V, przeznaczone do przełączania silników oraz obwodów pomocniczych i sterowniczych. Zaprojektowany z myślą o bezpośrednim współdziałaniu z elektronicznymi układami sterowania, w tym wyjściami PLC, oferuje cewkę DC 24 V ze zintegrowaną diodą oraz jeden zintegrowany zestyk pomocniczy NC. Kompaktowa obudowa wielkości S00 z przyłączem śrubowym ułatwia integrację w rozdzielnicy na szynie TH35.

• Prąd 7 A w kategorii AC-3 / AC-3e: bezpieczne przełączanie silników o mocy do 3 kW przy 400 V bez ryzyka przeciążenia styków.

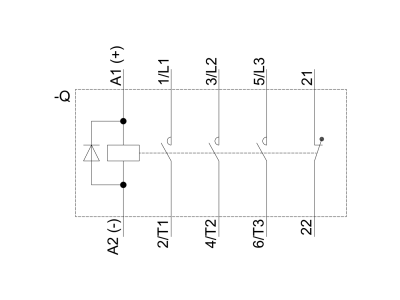

• Cewka DC 24 V ze zintegrowaną diodą: bezpośrednie sterowanie z wyjść PLC i układów elektronicznych, z wbudowaną ochroną przepięciową.
• Zestyk pomocniczy 1 NC: sygnalizacja stanu łącznika lub realizacja blokady w obwodzie sterowniczym bez potrzeby stosowania dodatkowych modułów.
• Przyłącze śrubowe w wielkości S00: pewne i trwałe połączenie przewodów w instalacjach przemysłowych, łatwe okablowanie dzięki przednim przyłączom.
• Kompaktowa budowa w systemie modułowym SIRIUS: wysoka gęstość zabudowy na szynie TH35 oraz możliwość łączenia z innymi elementami w odgałęzieniu odbiornika.

Zgodność z Normami

Stycznik 3RT2015-1JB42 spełnia wymagania norm międzynarodowych, w tym IEC oraz UL/CSA, i posiada certyfikat CE. Urządzenie jest gotowe do współpracy z silnikami o klasie sprawności IE3 i IE4, co potwierdza jego zgodność z aktualnymi wymaganiami efektywności energetycznej.

Zastosowanie

Stycznik sprzęgający Siemens SIRIUS 3RT2 znajduje zastosowanie w instalacjach przemysłowych i budynkowych, gdzie wymagane jest niezawodne przełączanie silników oraz obwodów sterowniczych i pomocniczych.

• Sterowanie trójfazowymi silnikami indukcyjnymi w kategorii AC-3
• Bezpośrednie sprzęganie z wyjściami PLC i elektronicznymi układami sterowania
• Obwody pomocnicze i sygnalizacyjne w rozdzielnicach przemysłowych
• Automatyka budynkowa – sterowanie napędami, pompami i wentylatorami

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów BHP. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem jakichkolwiek prac bezwzględnie odłącz napięcie zasilania i sterowania. Przekrój przewodów dobierz do prądu obciążenia zgodnie z obowiązującymi normami. Moment dokręcania śrub przyłączeniowych stosuj zgodnie z dokumentacją producenta.

FAQ

• Czy stycznik 3RT2015-1JB42 nadaje się do bezpośredniego sterowania z wyjść PLC? Tak, urządzenie zaprojektowano specjalnie do bezpośredniego połączenia z elektronicznymi układami sterowania – cewka DC 24 V ze zintegrowaną diodą umożliwia współpracę z wyjściami PLC bez konieczności stosowania dodatkowych elementów.
• Jaki jest zakres napięcia sterowania cewki? Zakres napięcia sterowania dla cewki DC 24 V wynosi 0,7-1,25 × US (napięcie znamionowe cewki).
• Czy można rozbudować stycznik o dodatkowe łączniki pomocnicze? Nie, w modelu 3RT2015-1JB42 brak możliwości rozszerzenia o dodatkowy łącznik pomocniczy – zestyk NC jest zintegrowany na stałe.
