Stycznik sprzęgający, AC-3, 80 A/37 kW/400V, 3-biegunowy, DC 24V, 2NO+2NC, przyłącze śrubowe | 3RT2038-1KB44 Siemens

Alternatywny kod produktu: 3RT20381KB44

Opis i Kluczowe Cechy

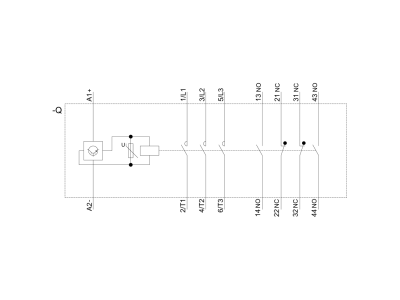

Stycznik sprzęgający Siemens 3RT2038-1KB44 (SIRIUS 3RT2) to trójbiegunowe urządzenie przeznaczone do przełączania silników w kategorii AC-3. Oferuje prąd znamionowy 80 A i moc 37 kW przy 400 V AC, co pozwala bezpiecznie sterować wydajnymi napędami przemysłowymi. Cewka sterująca DC 24 V (zakres 0,8–1,2×Us) jest przystosowana do bezpośredniego współpracy z wyjściami PLC. Zintegrowane styki pomocnicze 2NO+2NC oraz warystor zwiększają niezawodność i elastyczność aplikacji. Przyłącze śrubowe zapewnia pewne i trwałe połączenie przewodów.

• Prąd znamionowy 80 A (AC-3): Gwarantuje bezpieczną pracę w obwodach silnikowych o dużym obciążeniu, bez ryzyka przegrzania styków.
• Moc silnika 37 kW przy 400 V AC: Umożliwia sterowanie wydajnymi napędami w aplikacjach przemysłowych i maszynowych.
• Cewka sterująca DC 24 V (0,8–1,2×Us): Zoptymalizowana do bezpośredniego sterowania z układów elektronicznych i PLC, z szerokim zakresem napięcia roboczego.
• Zintegrowany warystor: Chroni cewkę przed przepięciami, wydłużając żywotność stycznika i zwiększając niezawodność instalacji.
• Styki pomocnicze 2NO+2NC, odłączane: Umożliwiają elastyczną konfigurację układów sterowania i sygnalizacji bez konieczności stosowania dodatkowych modułów.

Zgodność z Normami

Stycznik spełnia wymagania norm IEC oraz UL/CSA, co potwierdza jego bezpieczeństwo i dopuszczenie na rynkach światowych. Jest przystosowany do współpracy z silnikami o klasie sprawności IE3 i IE4 (oznaczenie IE3/IE4-ready), co wspiera nowoczesne standardy efektywności energetycznej. Produkt posiada certyfikat CE.

Zastosowanie

Stycznik sprzęgający 3RT2 przeznaczony jest do przełączania silników oraz obwodów pomocniczych i sterowniczych w instalacjach przemysłowych. Dzięki parametrom AC-3 i napięciu cewki 24 V DC znajduje zastosowanie w:

• Sterowaniu silnikami trójfazowymi o mocy do 37 kW w maszynach produkcyjnych i urządzeniach przemysłowych.
• Bezpośrednim sterowaniu z wyjść PLC i układów automatyki przemysłowej.
• Tworzeniu rozdzielnic i szaf sterowniczych w ramach modułowego systemu SIRIUS.
• Aplikacjach wymagających wysokiej odporności na warunki klimatyczne i wibracje.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie zasilania i sterowania. Moment dokręcania zacisków śrubowych należy dobrać zgodnie z dokumentacją producenta. Przekrój przewodów musi być dobrany do prądu znamionowego (80 A) i warunków instalacji.

FAQ

• Czy stycznik posiada podświetlenie lub diodę LED? W standardowym wykonaniu stycznik nie jest wyposażony w podświetlenie. Zintegrowany warystor służy do ochrony przeciwprzepięciowej cewki, a nie do sygnalizacji optycznej.
• Jaki jest stopień ochrony obudowy stycznika? Dane producenta nie precyzują konkretnego stopnia IP dla tego modelu. Dla aparatury modułowej montowanej w rozdzielnicy typowo przyjmuje się IP20, jednak zalecamy umieszczenie urządzenia w obudowie o odpowiednim IP dla danej aplikacji.
• Czy styki pomocnicze są odłączane? Tak, zestyki pomocnicze 2NO+2NC są odłączane, co ułatwia konfigurację i serwisowanie bez ingerencji w główny obwód mocy.
