Stycznik sprzęgający, AC-3, 80 A/37 kW/400V, 3-biegunowy, DC 24V, 2NO+2NC, przyłącze śrubowe | 3RT2038-1KB44-3MA0 Siemens

Alternatywny kod produktu: 3RT20381KB443MA0

Opis i Kluczowe Cechy

Stycznik sprzęgający z systemu SIRIUS, symbol 3RT2038-1KB44-3MA0, to trójbiegunowy stycznik mocy kategorii AC-3 o prądzie znamionowym 80 A i mocy 37 kW przy napięciu 400 V. Zaprojektowany do bezpośredniego sterowania z elektronicznych układów sterowania (wyjścia PLC) dzięki cewce DC 24 V. Zintegrowany warystor chroni cewkę przed przepięciami, a wbudowane styki pomocnicze 2NO+2NC eliminują potrzebę dodatkowych łączników. Wielkość S2 i przednie przyłącza śrubowe ułatwiają okablowanie w rozdzielnicach i szafach sterowniczych.

• Prąd znamionowy AC-3: 80 A / moc 37 kW przy 400 V: bezpieczne przełączanie silników o dużym obciążeniu bez ryzyka przegrzania styków, idealne do napędów przemysłowych.
• Napięcie cewki DC 24 V (zakres 0,8‑1,2 U_S): bezpośrednie sterowanie z wyjść PLC lub przekaźników, bez konieczności stosowania dodatkowych interfejsów.
• Zintegrowany warystor: tłumienie przepięć na cewce, wydłuża żywotność stycznika i chroni układy sterujące.

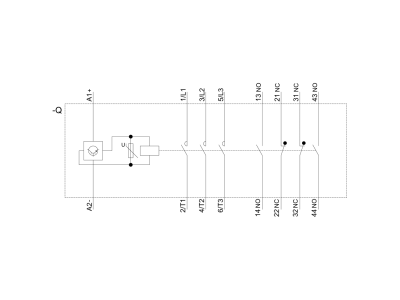

• Styki pomocnicze 2NO+2NC zamontowane na stałe: sygnalizacja stanu łączeniowego i realizacja obwodów pomocniczych bez dodatkowych modułów.
• Przednie przyłącza śrubowe: łatwy dostęp do zacisków, szybki montaż i serwis; system SIRIUS umożliwia łączenie z innymi elementami odgałęzienia odbiornika.

Zgodność z Normami

Stycznik spełnia wymagania międzynarodowych norm IEC oraz UL/CSA i jest oznaczony znakiem CE. Gotowość do współpracy z silnikami IE3/IE4 potwierdza jego przydatność w nowoczesnych, energooszczędnych instalacjach. Produkt dopuszczony do stosowania na całym świecie.

Zastosowanie

Stycznik sprzęgający SIRIUS 3RT2038 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne przełączanie obciążeń silnikowych oraz sterowanie za pomocą sygnałów niskonapięciowych.

• Sterowanie trójfazowymi silnikami asynchronicznymi o mocy do 37 kW (400 V) – kategoria AC-3.
• Bezpośrednia współpraca z wyjściami PLC lub sterownikami – cewka DC 24 V, zakres napięcia 19,2‑28,8 V.
• Sygnalizacja stanu stycznika i realizacja obwodów pomocniczych za pomocą wbudowanych styków 2NO+2NC.
• Automatyka budynkowa i przemysłowa – rozdzielnice, szafy sterownicze, układy napędowe.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP przy bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) lub montażu płytowego. Zaleca się dokręcanie zacisków śrubowych momentem zgodnym z dokumentacją producenta. Przekrój przewodów należy dobrać do prądu znamionowego 80 A. Należy zapewnić odpowiednią wentylację, aby nie przekroczyć dopuszczalnej temperatury otoczenia.

FAQ

• Czy stycznik ma podświetlenie lub diodę sygnalizacyjną? W standardowej wersji nie ma wbudowanego podświetlenia. Zintegrowany warystor chroni cewkę, a do sygnalizacji stanu można wykorzystać styki pomocnicze 2NO+2NC.
• Jaki jest stopień ochrony (IP)? Stycznik przeznaczony jest do montażu w rozdzielnicy, gdzie standardowo zapewniony jest stopień ochrony IP20. Dokładną wartość IP dla konkretnej konfiguracji należy sprawdzić w dokumentacji producenta.
• Dla jakich silników jest dedykowany ten stycznik? Kategoria AC-3 oznacza pracę przy rozruchu i wyłączaniu silników. Stycznik nadaje się do silników o mocy do 37 kW przy 400 V i jest gotowy do współpracy z silnikami IE3/IE4.
