Dołączany stycznik pomocniczy, 4NO, DC 24V, S00, przyłącze śrubowe, z diodą transil | 3RH2140-1KB40 Siemens

Alternatywny kod produktu: 3RH21401KB40

Opis i Kluczowe Cechy

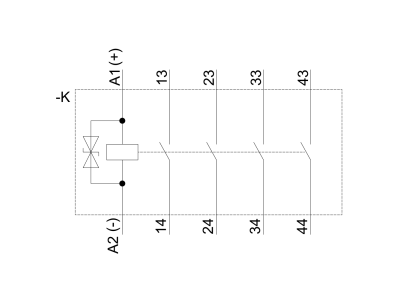

Dołączany stycznik pomocniczy Siemens SIRIUS 3RH2140-1KB40 to kompaktowe urządzenie przeznaczone do przełączania sygnałów sterujących w obwodach pomocniczych. Wyposażony w 4 styki NO, cewkę DC 24 V oraz zintegrowaną diodę transil, gwarantuje niezawodną komunikację z elektronicznymi układami sterowania, w tym wyjściami PLC. Dzięki wielkości S00 i przyłączu śrubowemu sprawdza się w instalacjach wymagających oszczędności miejsca i trwałych połączeń.

• 4 styki NO (normalnie otwarte): Umożliwiają jednoczesne przełączanie czterech niezależnych obwodów pomocniczych – idealne do powielania sygnałów sterujących i sterowania wieloma odbiornikami.
• Napięcie cewki DC 24 V (zakres 0,7…1,25 × US): Zapewnia bezpośrednią kompatybilność z wyjściami PLC i sterownikami przemysłowymi, eliminując potrzebę stosowania dodatkowych przekaźników pośredniczących.
• Zintegrowana dioda transil: Chroni układ sterowania przed przepięciami indukowanymi przez cewkę, zwiększając trwałość styków i niezawodność całego obwodu.
• Przyłącze śrubowe: Gwarantuje pewne i trwałe połączenie przewodów – zalecane w aplikacjach o podwyższonych wymaganiach mechanicznych i wibracjach.
• Wielkość S00: Kompaktowa obudowa oszczędza miejsce w rozdzielnicy i ułatwia integrację z innymi komponentami systemu SIRIUS.

Zgodność z Normami

Stycznik pomocniczy 3RH2140-1KB40 spełnia wymagania norm IEC oraz posiada dopuszczenia UL/CSA, co potwierdza jego przydatność do pracy w instalacjach na całym świecie. Certyfikat CE zapewnia zgodność z europejskimi dyrektywami.

Zastosowanie

Dzięki bezpośredniemu sterowaniu napięciem 24 V DC i możliwości pracy z sygnałami o niskim napięciu, stycznik pomocniczy SIRIUS 3RH2 znajduje zastosowanie w nowoczesnych systemach sterowania:

• Bezpośrednie podłączenie do wyjść PLC lub innych sterowników programowalnych w celu rozdzielenia i powielenia sygnałów sterujących.
• Przełączanie obwodów pomocniczych w stycznikach głównych, przekaźnikach i rozrusznikach silnikowych w szafach sterowniczych.
• Aplikacje bezpieczeństwa wymagające prowadzenia wymuszonego styków (warianty z prowadzeniem wymuszonym dostępne w serii 3RH2).
• Automatyka budynkowa oraz przemysłowe systemy kontroli i sygnalizacji, gdzie potrzebna jest duża liczba obwodów pomocniczych w ograniczonej przestrzeni.

Wskazówki Montażowe

Montaż stycznika pomocniczego może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim bezwzględnym odłączeniu napięcia w obwodzie. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 (standardowa szyna nośna). Przyłącza śrubowe należy dokręcać momentem zgodnym z dokumentacją producenta, a przekrój przewodów dobrać do spodziewanego obciążenia. Przed pierwszym uruchomieniem zaleca się sprawdzenie poprawności połączeń oraz ustawień napięcia sterowania.

FAQ

• Jaka jest funkcja zintegrowanej diody transil? Dioda transil chroni cewkę stycznika przed przepięciami powstającymi przy wyłączaniu napięcia, co zabezpiecza zarówno samo urządzenie, jak i podłączone do niego elementy elektroniczne (np. wyjścia PLC) przed uszkodzeniem.
• Jaki stopień ochrony ma ten stycznik? Urządzenie posiada standardowy stopień ochrony IP20, typowy dla aparatury modułowej montowanej w rozdzielnicach – oznacza to ochronę przed ciałami stałymi >12,5 mm, ale nie przed wilgocią.
• Czy stycznik może pracować w trybie przełączania (CO/changeover)? Nie – model 3RH2140-1KB40 dysponuje wyłącznie czterema stykami normalnie otwartymi (4NO). W przypadku potrzeby pracy z zestykami przełącznymi (NO/NC) należy dobrać odpowiedni wariant z serii 3RH2.
