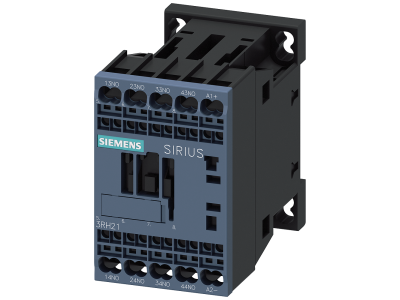

Dołączany stycznik pomocniczy, 4NO, DC 24V, S00, przyłącze sprężynowe, z diodą | 3RH2140-2JB40 Siemens

Alternatywny kod produktu: 3RH21402JB40

Opis i Kluczowe Cechy

Dołączany stycznik pomocniczy Siemens SIRIUS 3RH2140-2JB40 to czterobiegunowy element łączeniowy (4NO) zaprojektowany do przełączania sygnałów sterujących w obwodach pomocniczych. Wyposażony w cewkę DC 24 V oraz przyłącze sprężynowe, umożliwia szybki i bezobsługowy montaż bez użycia narzędzi. Wbudowana dioda tłumiąca przepięcia chroni elektroniczne układy sterowania, a szeroki zakres napięcia sterowania (0,7…1,25 × U_S) gwarantuje niezawodne przełączanie nawet przy wahanach napięcia. Wielkość S00 zapewnia kompaktową zabudowę w rozdzielnicach.

• 4 styki NO (normalnie otwarte): Możliwość jednoczesnego przełączania czterech niezależnych obwodów pomocniczych, co zwiększa elastyczność konfiguracji układów sterowania.
• Cewka DC 24 V: Bezpośrednia współpraca z wyjściami PLC i układami sterowniczymi niskiego napięcia – idealna w nowoczesnych systemach automatyki.
• Przyłącze sprężynowe: Oszczędność czasu montażu i redukcja ryzyka poluzowania połączeń – brak konieczności dokręcania śrub.
• Wbudowana dioda: Tłumienie przepięć indukcyjnych przy wyłączaniu cewki, chroni elektronikę sterującą oraz wydłuża żywotność stycznika.
• Zakres napięcia sterowania 0,7…1,25 × U_S (24 V DC): Stabilne działanie przy spadkach napięcia w sieci (od 16,8 V do 30 V DC) bez ryzyka niezadziałania.

Zgodność z Normami

Stycznik pomocniczy Siemens 3RH2140-2JB40 spełnia wymagania norm międzynarodowych IEC oraz UL/CSA. Posiada deklarację zgodności CE. Dzięki prowadzeniu wymuszonemu styków dostępnemu w innych wariantach serii, model ten nadaje się do aplikacji ogólnych w obwodach sterowania.

Zastosowanie

Przeznaczony do rozbudowy systemów sterowania w przemysłowych instalacjach elektrycznych. Idealnie sprawdza się jako interfejs między sterownikami PLC a stycznikami głównymi lub przekaźnikami.

• Powielanie sygnałów sterujących do kilku odbiorników (np. równoległe załączanie styczników głównych).
• Współpraca z wyjściami PLC w szafach sterowniczych – bezpośrednie podłączenie bez dodatkowych przekaźników pośredniczących.
• Syndykacja stanów łączeniowych w systemach automatyki budynkowej i przemysłowej.
• Sterowanie cewkami styczników głównych serii SIRIUS 3RT2 w układzie rozdzielnicy.

Wskazówki Montażowe

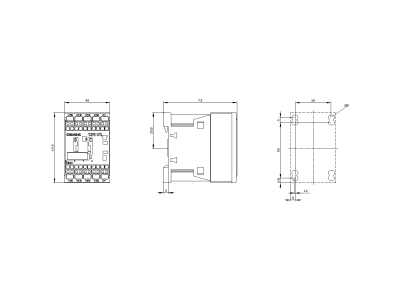

Montaż i instalację może przeprowadzać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia. Stycznik przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicach. Przyłącza sprężynowe nie wymagają dokręcania – należy je uaktywnić za pomocą odpowiedniego narzędzia (np. wkrętaka płaskiego). Przekrój przewodów dobrać do prądu obwodu sterowniczego (zgodnie z dokumentacją techniczną). Przed pierwszym uruchomieniem sprawdzić kierunek podłączenia cewki (biegunowość) – dioda wewnętrzna wymaga poprawnej polaryzacji.

FAQ

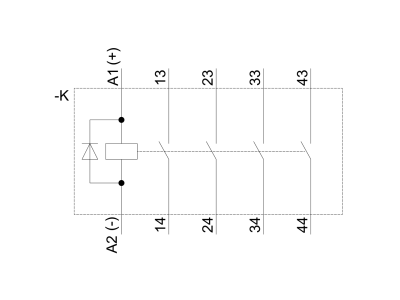

• Czy stycznik ma wbudowaną diodę tłumiącą przepięcia? Tak, model 3RH2140-2JB40 jest fabrycznie wyposażony w diodę podłączoną równolegle do cewki. Chroni ona układy elektroniczne przed przepięciami indukcyjnymi przy odłączaniu napięcia.
• Jaki jest zakres napięcia sterowania? Cewka DC 24 V pracuje niezawodnie w zakresie 0,7…1,25 napięcia znamionowego (16,8…30 V DC). Dzięki temu stycznik reaguje stabilnie nawet przy spadkach napięcia w instalacji.
• Czy przyłącze sprężynowe wymaga specjalnych narzędzi? Montaż przewodów odbywa się bez użycia śrub: wystarczy wcisnąć zwolnienie sprężyny wkrętakiem, włożyć odizolowany przewód i zwolnić. To oszczędza czas i eliminuje ryzyko poluzowania połączeń.
