Dołączany stycznik pomocniczy, 4NO, DC 110V, S00, przyłącze śrubowe, z diodą transil | 3RH2140-1KF40 Siemens

Alternatywny kod produktu: 3RH21401KF40

Opis i Kluczowe Cechy

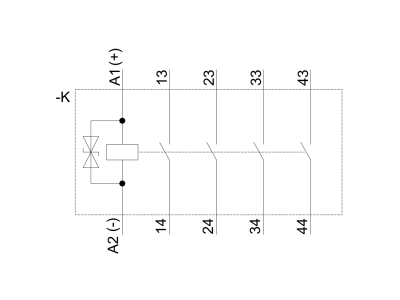

Dołączany stycznik pomocniczy Siemens SIRIUS 3RH2140-1KF40 przeznaczony jest do przełączania sygnałów sterujących w obwodach pomocniczych. Wyposażony w 4 styki normalnie otwarte (4NO) oraz cewkę zasilaną napięciem stałym 110 V DC. Wielkość S00 i przyłącze śrubowe gwarantują łatwy montaż i kompatybilność z modułowym systemem SIRIUS. Dioda transil chroni układ sterowania przed przepięciami indukcyjnymi.

• 4 styki NO (normalnie otwarte): Umożliwiają jednoczesne przełączanie czterech niezależnych obwodów pomocniczych, np. sygnalizacji lub wejść PLC.
• Cewka DC 110 V: Zasilana napięciem stałym, idealna do współpracy z elektronicznymi układami sterowania – redukuje ryzyko błędów przełączania.
• Wbudowana dioda transil: Tłumi przepięcia powstające przy wyłączaniu cewki, chroniąc sterowniki PLC i przekaźniki przed uszkodzeniem.
• Przyłącze śrubowe: Pewne i trwałe połączenie przewodów – zalecane dla obwodów o zwiększonych wymaganiach mechanicznych.
• Znormalizowane oznaczenia przyłączy: Ułatwiają szybkie i bezbłędne podłączenie, redukując czas montażu i ryzyko pomyłek.

Zgodność z Normami

Stycznik pomocniczy Siemens 3RH2140-1KF40 spełnia wymagania europejskich norm oraz standardu DIN. Posiada certyfikat CE oraz dopuszczenia IEC i UL/CSA (zgodnie z danymi producenta). Dzięki temu nadaje się do instalacji zarówno w Europie, jak i na rynkach globalnych.

Zastosowanie

Stycznik przeznaczony do montażu w szafach sterowniczych i rozdzielnicach. Idealnie sprawdza się w aplikacjach wymagających niezawodnego multipleksowania sygnałów sterujących.

• Powielanie sygnałów wyjściowych z PLC / sterowników – do sterowania wieloma odbiornikami jednocześnie.
• Realizacja obwodów sygnalizacji stanu (np. lampki, sygnalizatory akustyczne) w maszynach i liniach produkcyjnych.
• Przełączanie impulsów sterujących dla styczników głównych, przekaźników lub cewek zaworów pneumatycznych.
• Automatyka budynkowa – sterowanie oświetleniem, roletami, bramami w obwodach pomocniczych.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Stycznik przeznaczony jest do mocowania na szynie TH35 (DIN). Należy stosować przewody o przekroju dobranym do prądu obciążenia, a moment dokręcania śrub przyłączeniowych – zgodnie z dokumentacją techniczną producenta. Zwrócić uwagę na poprawną polaryzację cewki (DC) oraz obecność diody transil – nie wymaga dodatkowych elementów ochronnych.

FAQ

• Czy stycznik ma wbudowane podświetlenie? Nie – model 3RH2140-1KF40 nie jest wyposażony w podświetlenie LED. Sygnalizację stanu można zrealizować za pomocą zewnętrznych lampek.
• Jaki stopień ochrony ma stycznik? Producent nie podaje stopnia IP dla samego stycznika. W typowej rozdzielnicy zamkniętej zapewnia ochronę IP20 przed dotykiem. W warunkach przemysłowych należy stosować obudowy o wyższej szczelności.
• Jaką funkcję pełni dioda transil? Dioda transil (TVS) chroni obwód sterowania przed przepięciami generowanymi podczas wyłączania cewki indukcyjnej. Umożliwia bezpieczne podłączenie stycznika do wyjść tranzystorowych PLC lub sterowników.
