Dołączany stycznik pomocniczy, 3NO+1NC, DC 24V, S00, przyłącze sprężynowe, z diodą transil | 3RH2131-2SB40 Siemens

Alternatywny kod produktu: 3RH21312SB40

Opis i Kluczowe Cechy

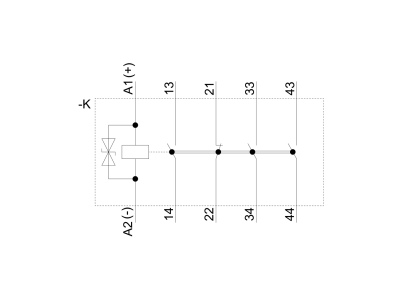

Dołączany stycznik pomocniczy 3RH2131-2SB40 (symbol 3RH2131-2SB40) o wielkości S00 to wysokowydajne rozwiązanie do przełączania sygnałów sterowniczych w obwodach niskonapięciowych. Przeznaczony do bezpośredniego podłączenia do elektronicznych układów sterowania, zapewnia niezawodne działanie nawet w trudnych warunkach przemysłowych. Wyposażony w 3 styki normalnie otwarte (NO) i 1 normalnie zamknięty (NC) z przyłączem sprężynowym oraz zintegrowaną diodę transil, która chroni układ przed przepięciami.

• 3 styki NO + 1 styk NC: Umożliwiają elastyczne konfigurowanie obwodów sterowniczych – idealne do powielania sygnałów lub obsługi wielu obwodów pomocniczych jednocześnie.
• Przyłącze sprężynowe: Szybki, bezśrubowy montaż – oszczędność czasu i wyeliminowanie ryzyka niedokręcenia przewodów.
• Zintegrowana dioda transil: Zabezpiecza układ sterowania przed przepięciami i szpilkami napięciowymi, zwiększając trwałość komponentów elektronicznych.
• Wielkość S00: Kompaktowa konstrukcja pozwala na montaż w ciasnych przestrzeniach, a także w modułowych systemach aparatury sterowniczej.
• Odporność na warunki klimatyczne: Zapewnione niezawodne działanie w szerokim zakresie temperatur i wilgotności, zgodnie z międzynarodowymi standardami.

Zgodność z Normami

Stycznik spełnia wymagania norm międzynarodowych (IEC, UL/CSA) oraz posiada odpowiednie certyfikaty bezpieczeństwa. Zgodny z dyrektywami Unii Europejskiej i oznakowany symbolem CE. Posiada także dopuszczenia do stosowania w instalacjach przemysłowych na terenie Europy i Ameryki Północnej.

Zastosowanie

Dołączany stycznik pomocniczy 3RH2131-2SB40 znajduje zastosowanie w układach sterowania maszyn i urządzeń przemysłowych, gdzie wymagane jest niezawodne przełączanie sygnałów sterowniczych.

• Sterowanie obwodami pomocniczymi w szafach sterowniczych i rozdzielnicach niskonapięciowych.
• Powielanie wyjść sygnałowych do obsługi wielu urządzeń wykonawczych jednocześnie.
• Zastosowanie w systemach automatyki przemysłowej, napędów i układów zabezpieczających.
• Montaż w modułowych systemach aparatury sterowniczej, gdzie priorytetem jest kompaktowa budowa i łatwość integracji.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi normami bezpieczeństwa. Przed rozpoczęciem prac należy odłączyć zasilanie obwodu sterowniczego. Stycznik montować w dedykowanych gniazdach aparatury modułowej z wymuszonym prowadzeniem styków. Przewody podłączać do gniazd zgodnie z oznaczeniami (3NO, 1NC, zasilanie DC 24V) – stosować przewody o odpowiednim przekroju. Zintegrowana dioda transil nie wymaga dodatkowego zabezpieczenia przeciwprzepięciowego. Po montażu należy przeprowadzić próbę działania, sprawdzając poprawność przełączania styków.

FAQ

• Czy stycznik wymaga zewnętrznego zabezpieczenia przeciwprzepięciowego? Nie – stycznik wyposażony jest w zintegrowaną diodę transil, która chroni układ przed przepięciami, eliminując konieczność stosowania dodatkowych elementów.
• Jakie jest napięcie znamionowe styków? Dane dotyczące napięcia znamionowego styków nie zostały podane w dostępnych informacjach – sprawdź dokumentację techniczną produktu.
• Czy stycznik nadaje się do pracy w środowisku agresywnym chemicznie? Stycznik posiada odporność na warunki klimatyczne, jednak w środowiskach o wysokim stopniu zanieczyszczenia chemicznego zaleca się stosowanie dodatkowej ochrony obudowy lub konserwację.
