Dołączany stycznik pomocniczy, 3NO+1NC, DC 24V, S00, przyłącze śrubowe, z diodą transil | 3RH2131-1SB40 Siemens

Alternatywny kod produktu: 3RH21311SB40

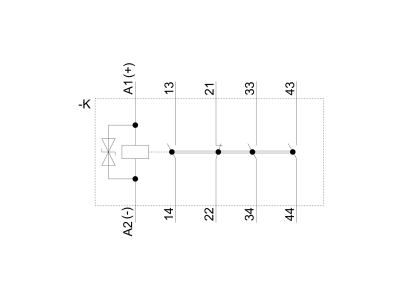

Opis i Kluczowe Cechy

Dołączany stycznik pomocniczy Siemens SIRIUS 3RH2131-1SB40 z konfiguracją styków 3NO+1NC i cewką DC 24 V przeznaczony jest do przełączania sygnałów sterujących w obwodzie sterowniczym. Dzięki szerokiemu zakresowi napięcia sterowania 0,85–1,85×US oraz zintegrowanej diodzie transil zapewnia niezawodną pracę w instalacjach przemysłowych. Przyłącze śrubowe i wielkość S00 ułatwiają montaż w rozdzielnicach na szynie TH35.

• Konfiguracja styków 3NO+1NC: umożliwia jednoczesne przełączanie wielu obwodów pomocniczych, co upraszcza rozbudowę układów sterowania.
• Napięcie cewki DC 24 V: kompatybilne z popularnymi systemami niskonapięciowymi w automatyce, zapewnia bezpieczne i stabilne sterowanie.
• Zintegrowana dioda transil: chroni cewkę przed przepięciami indukcyjnymi, wydłużając żywotność stycznika i zwiększając niezawodność instalacji.
• Szeroki zakres napięcia sterowania 0,85–1,85×US: gwarantuje pewne zadziałanie nawet przy wahaniach napięcia w sieci zasilającej.
• Przyłącze śrubowe: umożliwia szybki i pewny montaż przewodów przy użyciu standardowych narzędzi, bez ryzyka poluzowania połączeń.

Zgodność z Normami

Stycznik pomocniczy SIRIUS 3RH2 jest zgodny z wymaganiami norm IEC i posiada dopuszczenia UL/CSA oraz certyfikat CE. Znormalizowane oznaczenia przyłączy ułatwiają integrację z istniejącymi instalacjami.

Zastosowanie

Stycznik pomocniczy 3RH2131-1SB40 dedykowany jest do przełączania sygnałów sterujących w obwodach sterowniczych, również w połączeniu z elektronicznymi układami sterowania (PLC, sterowniki). Sprawdza się w aplikacjach wymagających rozszerzenia liczby styków pomocniczych.

• Rozbudowa zestyków w układach styczników głównych serii 3RT2.
• Bezpośrednie sterowanie z wyjść przekaźników programowalnych lub sterowników PLC.
• Sygnalizacja stanu urządzeń w szafach sterowniczych.
• Aplikacje bezpieczeństwa – dostępne warianty z wymuszonym prowadzeniem styków (np. SUVA).

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia. Stycznik przeznaczony jest do mocowania na szynie TH35 (DIN) w rozdzielnicy. Moment dokręcania śrub przyłączeniowych należy stosować zgodnie z dokumentacją producenta. Przekrój przewodów musi być dobrany do rzeczywistego obciążenia prądowego.

FAQ

• Czy stycznik pomocniczy ma wbudowane zabezpieczenie przeciwprzepięciowe? Tak, w modelu 3RH2131-1SB40 zastosowano zintegrowaną diodę transil, która chroni cewkę przed przepięciami indukcyjnymi.
• Jaki jest zakres napięcia sterowania dla cewki 24 V DC? Zakres roboczy wynosi 0,85–1,85 × US (dla US=24 V DC jest to 20,4–44,4 V DC).
• Czy stycznik nadaje się do aplikacji bezpieczeństwa? Tak, seria 3RH2 oferuje warianty z wymuszonym prowadzeniem styków, które spełniają wymagania norm bezpieczeństwa (np. SUVA).
