Dołączany stycznik pomocniczy, 3NO+1NC, DC 24V, S00, przyłącze sprężynowe | 3RH2131-2HB40 Siemens

Alternatywny kod produktu: 3RH21312HB40

Opis i Kluczowe Cechy

Siemens SIRIUS 3RH2131-2HB40 to dołączany stycznik pomocniczy o konfiguracji styków 3NO+1NC, zaprojektowany do pracy przy napięciu sterowania DC 24 V. Dzięki przyłączu sprężynowemu i wielkości S00 zapewnia szybki i niezawodny montaż, a także bezpośrednie podłączenie do wyjść PLC. Wysoka niezawodność styku i odporność klimatyczna gwarantują długotrwałą pracę w trudnych warunkach.

• Konfiguracja styków 3NO+1NC: Umożliwia przełączanie wielu obwodów pomocniczych jednocześnie, w tym aplikacje bezpieczeństwa z prowadzeniem wymuszonym.
• Napięcie sterowania DC 24 V (zakres 0,7…1,25×US): Stabilna praca przy odchyleniach napięcia, kompatybilność z typowymi zasilaczami PLC.
• Przyłącze sprężynowe: Oszczędza czas montażu, eliminuje potrzebę dokręcania, zapewnia trwałe połączenie odporne na wibracje.
• Wielkość S00: Kompaktowa konstrukcja pozwala na montaż w ciasnych rozdzielnicach.
• Odporność klimatyczna i wysoka niezawodność styku: Gwarantuje działanie w zmiennych warunkach otoczenia.

Zgodność z Normami

Stycznik pomocniczy 3RH2 posiada dopuszczenia według norm międzynarodowych IEC oraz UL/CSA, co potwierdza jego uniwersalność i bezpieczeństwo użytkowania. Posiada certyfikację CE.

Zastosowanie

Stycznik pomocniczy 3RH2131-2HB40 znajduje zastosowanie w systemach sterowania maszyn i instalacji przemysłowych, gdzie wymagane jest niezawodne przełączanie sygnałów sterujących.

• Bezpośrednie podłączenie do wyjść PLC – idealny interfejs między sterownikiem a obwodami wykonawczymi.
• Powielenie sygnałów sterujących – dzięki wielu zestawom styków możliwe jest jednoczesne sterowanie kilkoma odbiornikami.
• Aplikacje bezpieczeństwa – styki z prowadzeniem wymuszonym umożliwiają zastosowanie w obwodach odpowiedzialnych za bezpieczeństwo.
• Automatyka budynkowa i rozdzielnice – kompaktowa wielkość S00 ułatwia montaż w szafach sterowniczych.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Przyłącze sprężynowe wymaga użycia wkrętaka płaskiego do zwolnienia zacisku; nie dokręcaj – połączenie jest samozaciskowe. Przekrój przewodów należy dobrać do przewidywanego prądu obciążenia zgodnie z dokumentacją producenta.

FAQ

• Czy stycznik posiada podświetlenie LED? Nie, ten model nie ma wbudowanego podświetlenia. Jest to stycznik pomocniczy przeznaczony do przełączania sygnałów sterujących.
• Jaki jest stopień ochrony (IP)? Producent nie podaje stopnia ochrony w dostępnych danych. Zaleca się montaż w obudowie rozdzielnicy zapewniającej odpowiednią ochronę przed pyłem i wilgocią (typowy standard dla aparatury modułowej to IP20).

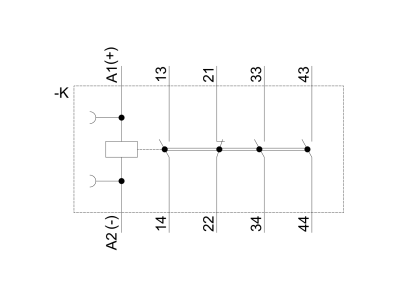

• Jaka jest rola styków NO i NC? Konfiguracja to 3 zestawy zwierne (NO) i 1 zestaw rozwierny (NC). Styki są wyposażone w prowadzenie wymuszone, co oznacza, że są mechanicznie sprzężone – przy zmianie stanu cewki wszystkie styki przełączają się jednocześnie, co ma kluczowe znaczenie w obwodach bezpieczeństwa.
