Dołączany stycznik pomocniczy, 3NO+1NC, DC 24V, S00, przyłącze śrubowe | 3RH2131-1HB40 Siemens

Alternatywny kod produktu: 3RH21311HB40

Opis i Kluczowe Cechy

Dołączany stycznik pomocniczy Siemens SIRIUS 3RH2131-1HB40 o wielkości S00 to urządzenie do przełączania sygnałów sterujących w obwodach pomocniczych. Wyposażony w zestawy styków 3NO+1NC oraz cewkę DC 24 V z zakresem napięcia sterowania 0,7…1,25 × Us. Przyłącze śrubowe zapewnia pewne i trwałe połączenie przewodów. Stycznik został zaprojektowany do bezpośredniej współpracy z elektronicznymi układami sterowania, w tym wyjściami PLC.

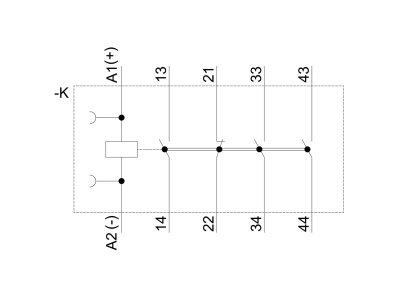

• Zestyki 3NO+1NC: Możliwość jednoczesnego przełączania trzech obwodów zwiernych i jednego rozwiernego – elastyczne sterowanie wieloma odbiornikami (sygnalizacja, przekaźniki, styczniki).
• Napięcie sterowania DC 24 V: Zgodność z typowym napięciem PLC i przemysłowych układów automatyki – prosty montaż bez dodatkowych zasilaczy.
• Zakres napięcia sterowania 0,7…1,25 × Us: Wysoka odporność na spadki i wahania napięcia w sieci DC – niezawodne zadziałanie nawet w trudnych warunkach zasilania.
• Przyłącze śrubowe: Pewny i oszczędzający czas montaż przewodów o odpowiednim przekroju – bez ryzyka obluzowania podczas drgań.
• Prowadzenie wymuszone styków (aplikacje safety): Styki pracują w sposób gwarantujący bezpieczne odcięcie obwodu – spełnienie wymagań dla układów bezpieczeństwa (np. SUVA).

Zgodność z Normami

Stycznik pomocniczy Siemens 3RH2131-1HB40 posiada dopuszczenia IEC oraz UL/CSA, co potwierdza jego zgodność z międzynarodowymi normami bezpieczeństwa i parametrów technicznych. Producent deklaruje certyfikację CE, a znormalizowane oznaczenia przyłączy ułatwiają identyfikację i montaż.

Zastosowanie

Urządzenie przeznaczone do przełączania sygnałów sterujących w obwodach pomocniczych, szczególnie w aplikacjach wymagających bezpośredniego podłączenia do wyjść PLC lub innych elektronicznych sterowników. Dzięki prowadzeniu wymuszonemu styków nadaje się również do układów bezpieczeństwa.

• Sterowanie stycznikami głównymi i przekaźnikami w rozdzielnicach przemysłowych.
• Podawanie sygnałów do wejść PLC lub układów sygnalizacji (LED, lampki ostrzegawcze).
• Budowa redundantnych obwodów bezpieczeństwa z wymuszonym prowadzeniem styków (warianty SUVA).
• Automatyka budynkowa – przełączanie obwodów sterujących w szafach sterowniczych HVAC, pomp, oświetlenia.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35/DIN (zgodnie z ogólnymi standardami dla aparatury modułowej wielkości S00). Moment dokręcania śrub przyłączeniowych należy stosować zgodnie z dokumentacją producenta. Przekrój przewodów dobierać do prądu obwodu sterującego (min. 0,5 mm², max. 2,5 mm² dla przyłącza śrubowego). Należy zwrócić uwagę na zaciski oznaczone zgodnie z normą – ułatwia to okablowanie.

FAQ

• Czy stycznik posiada podświetlenie lub wskaźnik LED? W standardowym wykonaniu 3RH2131-1HB40 nie ma wbudowanego podświetlenia. W razie potrzeby sygnalizacji stanu można zastosować zewnętrzne moduły LED dostępne jako akcesoria.
• Jaki stopień ochrony ma to urządzenie? Producent nie podaje konkretnego stopnia IP w karcie katalogowej. W zastosowaniach typowych dla aparatury w rozdzielnicy (np. IP20) należy zapewnić zabudowę w szafie sterowniczej.
• Czy styki pracują w trybie normalnym czy z prowadzeniem wymuszonym? Stycznik 3RH2131-1HB40 dostępny jest w wariancie z prowadzeniem wymuszonym styków, co potwierdza przydatność do aplikacji bezpieczeństwa (zgodność z wymogami SUWA). W normalnych obwodach sterujących styki działają jak standardowe zestyków zwierne/rozwierne.
