Dołączany stycznik pomocniczy, 2NO+2NC, DC 24V, S00, przyłącze śrubowe, z diodą transil | 3RH2122-1KB40 Siemens

Alternatywny kod produktu: 3RH21221KB40

Opis i Kluczowe Cechy

Dołączany stycznik pomocniczy SIRIUS 3RH2122-1KB40 to element wykonawczy z konfiguracją styków 2NO+2NC, zaprojektowany do niezawodnego przełączania sygnałów sterujących w obwodach pomocniczych. Zasilany napięciem stałym DC 24 V, wyposażony w zintegrowaną diodę transil, co pozwala na bezpośrednie podłączenie do wyjść PLC bez dodatkowych zabezpieczeń. Wielkość S00 i przyłącze śrubowe ułatwiają kompaktowy montaż na szynie TH35 oraz pewne okablowanie.

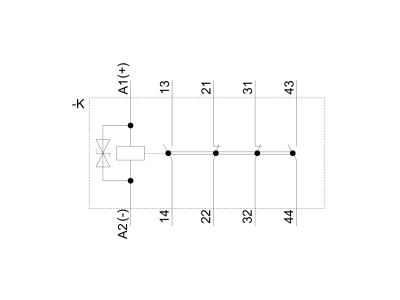

• Styki 2NO+2NC: Dwa zestyki normalnie otwarte i dwa normalnie zamknięte umożliwiają jednoczesne przełączanie czterech obwodów pomocniczych, co zwiększa elastyczność sterowania.
• Napięcie sterowania DC 24 V, zakres 0,7…1,25 US: Szeroki zakres napięcia roboczego zapewnia pewne załączanie nawet przy wahaniach zasilania, a kompatybilność z wyjściami PLC eliminuje potrzebę stosowania przekaźników pośredniczących.
• Zintegrowana dioda transil: Ochrona przeciwprzepięciowa cewki zabezpiecza elementy elektroniczne sterownika przed przepięciami indukowanymi podczas wyłączania, zwiększając trwałość całego układu.
• Wielkość S00 i przyłącze śrubowe: Kompaktowa obudowa (szerokość 45 mm) oszczędza miejsce w rozdzielnicy, a śrubowe zaciski zapewniają pewne i serwisowalne połączenie przewodów o przekroju do 1,5 mm².
• Przeznaczony do bezpośredniej współpracy z PLC: Niskie napięcie sterowania i wbudowana ochrona przeciwprzepięciowa czynią go idealnym rozwiązaniem dla nowoczesnych systemów automatyki.

Zgodność z Normami

Stycznik pomocniczy SIRIUS 3RH2 spełnia wymagania międzynarodowych norm bezpieczeństwa i kompatybilności, w tym norm IEC oraz UL/CSA. Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami europejskimi. Dzięki temu nadaje się do stosowania w instalacjach przemysłowych i budynkowych na całym świecie.

Zastosowanie

Dołączany stycznik pomocniczy 3RH2122-1KB40 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne przełączanie sygnałów sterujących. Może być montowany bezpośrednio na styczniku głównym lub jako element samodzielny na szynie TH35.

• Sterowanie odbiornikami w obwodach pomocniczych: sygnalizacja, zawory, napędy małej mocy.
• Podawanie impulsów sterujących do styczników głównych, przekaźników lub wejść PLC.
• Zastosowania w automatyce budynkowej, np. do przełączania obwodów oświetlenia czy klimatyzacji.
• Separacja galwaniczna sygnałów sterujących w szafach rozdzielczych i sterowniczych.

Wskazówki Montażowe

Montaż stycznika pomocniczego powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Produkt przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przyłącze śrubowe: moment dokręcania należy stosować zgodnie z dokumentacją producenta (wartość orientacyjna 0,8–1,2 Nm). Przekrój przewodów dobrać do obciążenia prądowego – maksymalnie 1,5 mm² dla przewodów jednożyłowych i 1,0 mm² dla wielożyłowych. Należy zapewnić odpowiednią wentylację wokół urządzenia i nie przekraczać wartości znamionowych prądu i napięcia.

FAQ

• Czy stycznik ma podświetlenie lub diodę LED sygnalizującą stan? Nie, w standardowym wyposażeniu nie ma wbudowanego podświetlenia. Zintegrowana dioda transil pełni wyłącznie funkcję ochrony przeciwprzepięciowej. Stan załączenia można monitorować za pomocą zewnętrznych wskaźników lub poprzez odczyt z PLC.
• Jaki jest stopień ochrony (IP) tego stycznika? Stopień ochrony nie został podany w danych technicznych. Dla aparatury montowanej wewnątrz rozdzielnicy standardowo przyjmuje się IP20 (ochrona przed dotykiem palcem). W przypadku montażu w środowisku zapylonym lub wilgotnym należy zastosować odpowiednią obudowę.
• Czy mogę użyć tego stycznika w aplikacjach bezpieczeństwa (kategoria SIL/PL)? Ten model (3RH2122-1KB40) nie jest specyfikowany jako wariant z prowadzeniem wymuszonym styków. Do układów bezpieczeństwa zaleca się wybór wariantów SUVA z prowadzeniem wymuszonym, które gwarantują redundancję i diagnostykę. Prosimy sprawdzić oznaczenie produktu dla konkretnych wymogów.
