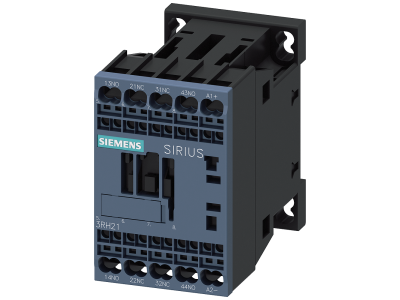

Dołączany stycznik pomocniczy, 2NO+2NC, DC 24V, S00, przyłącze sprężynowe, z diodą | 3RH2122-2VB40 Siemens

Alternatywny kod produktu: 3RH21222VB40

Opis i Kluczowe Cechy

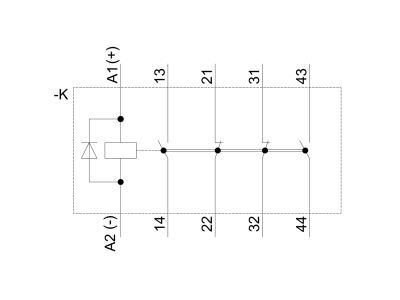

Dołączany stycznik pomocniczy Siemens SIRIUS serii 3RH2, oznaczony symbolem 3RH2122-2VB40, to wielkogabarytowy (S00) element przeznaczony do przełączania sygnałów sterujących w obwodach sterowniczych. Wyposażony w konfigurację styków 2NO+2NC oraz zintegrowaną diodę ochronną, umożliwia bezpośrednie podłączenie do elektronicznych układów sterowania (PLC, sterowniki). Dzięki przyłączu sprężynowemu montaż jest szybki i niezawodny, a napięcie sterowania DC 24 V zapewnia kompatybilność z typowymi instalacjami automatyki.

• Styki 2NO+2NC: Umożliwiają jednoczesne przełączanie dwóch obwodów zwieranych i dwóch rozwieranych – elastyczne sterowanie różnymi odbiornikami sygnałowymi bez potrzeby dodatkowych elementów.
• Napięcie sterowania DC 24 V: Dopasowane do standardowych napięć w układach automatyki budynkowej i przemysłowej – ułatwia integrację z PLC i zasilaczami 24 V.
• Zakres napięcia sterowania 0,85…1,85 × US: Gwarantuje niezawodne załączanie nawet przy wahaniach napięcia w sieci – zwiększa odporność układu na przepięcia i spadki napięcia.
• Zintegrowana dioda ochronna: Tłumi przepięcia indukcyjne powstające podczas wyłączania cewki – chroni elementy półprzewodnikowe sterownika oraz wydłuża żywotność stycznika.
• Przyłącze sprężynowe: Zapewnia szybki, bezśrubowy montaż przewodów bez użycia narzędzi – skraca czas instalacji i eliminuje ryzyko luzowania się połączeń.

Zgodność z Normami

Produkt zaprojektowany zgodnie z międzynarodowymi wymaganiami dla aparatury łączeniowej, posiada certyfikaty IEC oraz UL/CSA (w zależności od wariantu). Oznaczenie CE potwierdza spełnienie wymogów Unii Europejskiej. Dzięki znormalizowanym oznaczeniom przyłączy i wysokiej niezawodności styku nadaje się do użytku w instalacjach na całym świecie.

Zastosowanie

Stycznik pomocniczy 3RH2122-2VB40 znajduje zastosowanie wszędzie tam, gdzie potrzebne jest niezawodne przełączanie sygnałów sterujących niskiego napięcia. Dzięki wbudowanej diodzie idealnie współpracuje z elektronicznymi układami sterowania.

• Sterowanie sygnałami binarnymi w szafach sterowniczych – przełączanie wejść/wyjść PLC i przekaźników.
• Generowanie impulsów sterujących dla styczników głównych i przekaźników pomocniczych w rozdzielnicach.
• Sygnalizacja stanów pracy (np. załączanie lampek kontrolnych 24 V DC) w układach automatyki.
• Zastosowania w aplikacjach wymagających szybkiego montażu i demontażu – przyłącze sprężynowe ułatwia serwis.

Wskazówki Montażowe

Montaż stycznika pomocniczego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przekrój przewodów należy dobrać do spodziewanego prądu obciążenia styków, a przyłącza sprężynowe obsługiwać zgodnie z dokumentacją producenta – nie wymagają one momentu dokręcania. Prace wykonywać w suchym, czystym środowisku, unikając zabrudzenia styków.

FAQ

• Czy stycznik ma wbudowane podświetlenie? Nie. Zintegrowana dioda pełni funkcję ochronną – tłumi przepięcia indukcyjne cewki. Nie jest to dioda LED sygnalizacyjna. Do sygnalizacji stanu należy zastosować oddzielne moduły lub lampki.
• Jaki stopień ochrony ma to urządzenie? Producent nie podaje konkretnego stopnia IP. Standardowo aparatura modułowa montowana w rozdzielnicy ma stopień ochrony IP20, co oznacza ochronę przed dostępem do części niebezpiecznych palcem. W przypadku montażu w szafie sterowniczej należy zapewnić odpowiednią obudowę.
• Czy styki działają jako normalnie otwarte (NO) i normalnie zamknięte (NC)? Tak. Stycznik posiada dwa styki normalnie otwarte (2NO) i dwa styki normalnie zamknięte (2NC). W stanie bez napięcia styki NC są zwarte, a NO rozwarte. Tryb pracy zależy od podłączenia odbiorników.
