Dołączany stycznik pomocniczy, 2NO+2NC, DC 110V, S00, przyłącze śrubowe, z diodą transil | 3RH2122-1KF40 Siemens

Alternatywny kod produktu: 3RH21221KF40

Opis i Kluczowe Cechy

Dołączany stycznik pomocniczy Siemens SIRIUS 3RH2122-1KF40 przeznaczony jest do niezawodnego przełączania sygnałów sterujących w obwodach pomocniczych. Wyposażony w konfigurację styków 2NO+2NC (2 zwierne + 2 rozwierne) oraz cewkę DC 110 V w rozmiarze S00, umożliwia bezpośrednią współpracę z elektronicznymi układami sterowania. Dzięki zintegrowanej diodzie transil zapewnia skuteczną ochronę przeciwprzepięciową, a przyłącze śrubowe gwarantuje trwałe i pewne połączenie przewodów.

• Konfiguracja styków 2NO+2NC: Umożliwia jednoczesne przełączanie dwóch obwodów zwiernych i dwóch rozwiernych, co pozwala na elastyczne sterowanie sygnałami w układach sterowania i sygnalizacji.
• Cewka DC 110 V: Przystosowana do napięcia stałego 110 V DC – powszechnie stosowanego w obwodach sterowniczych instalacji przemysłowych, eliminuje potrzebę stosowania dodatkowych przetwornic.
• Rozmiar S00: Kompaktowa obudowa (szerokość 45 mm) oszczędza miejsce w rozdzielnicy, ułatwiając gęstą zabudowę modułów.
• Zintegrowana dioda transil: Chroni układ sterowania przed przepięciami powstającymi przy wyłączaniu cewki, zwiększając żywotność stycznika i podłączonych urządzeń.
• Przyłącze śrubowe: Zapewnia pewne i łatwe do kontroli połączenie przewodów o przekroju do 2×2,5 mm² – idealne w warunkach dużej wibracji i wymagających odbiorów.

Zgodność z Normami

Stycznik pomocniczy spełnia wymagania międzynarodowych norm IEC i UL/CSA, co potwierdza certyfikat CE. Konstrukcja jest zgodna z dyrektywami niskonapięciowymi oraz kompatybilności elektromagnetycznej (EMC). Brak szczegółowych numerów norm w dostarczonych danych – w razie potrzeby szczegółowych deklaracji należy skontaktować się z producentem.

Zastosowanie

Dzięki uniwersalnej konfiguracji styków i ochronie przeciwprzepięciowej, stycznik znajduje zastosowanie w układach sterowania, sygnalizacji i automatyki budynkowej.

• Rozbudowa obwodów pomocniczych w stycznikach głównych serii 3RT2 – powielanie sygnałów sterujących i sygnalizacyjnych.
• Bezpośrednie podłączenie do wyjść cyfrowych sterowników PLC lub przekaźników – wysoka niezawodność przy niskich napięciach sterujących.
• Układy sygnalizacji stanu pracy maszyn i urządzeń (np. lampki kontrolne, sygnalizatory akustyczne).
• Instalacje wymagające separacji galwanicznej i ochrony przepięciowej w pętli sterowania (dioda transil).

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Momenty dokręcania śrub przyłączeniowych oraz dopuszczalne przekroje przewodów należy dobierać zgodnie z dokumentacją producenta (zalecane 0,5–2,5 mm²). Nie przekraczać maksymalnego prądu ciągłego styków – wartości graniczne określone są w karcie katalogowej.

FAQ

• Czy stycznik posiada podświetlenie? Model 3RH2122-1KF40 nie ma wbudowanego podświetlenia LED. Sygnalizację stanu można realizować za pomocą zewnętrznych lamp w obwodach pomocniczych.
• Jaki jest stopień ochrony IP? Producent nie podaje jednoznacznej wartości w karcie katalogowej. Urządzenie jest przeznaczone do montażu w rozdzielnicy, gdzie standardowo obowiązuje ochrona IP20 (brak ochrony przed wilgocią – należy stosować w suchych pomieszczeniach).

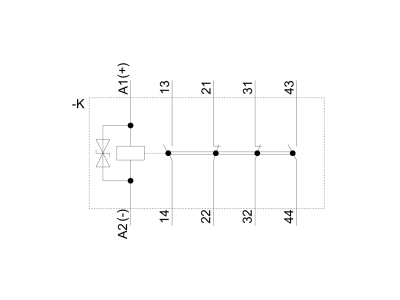

• Jaki jest tryb pracy styków (NO/NC)? Stycznik posiada dwa styki zwierne (NO) i dwa rozwierne (NC) – oznaczone odpowiednio 3-4 (NO) i 1-2 (NC). Styki NC zapewniają bezpieczny sygnał w przypadku zaniku napięcia cewki (sygnalizacja pracy).
