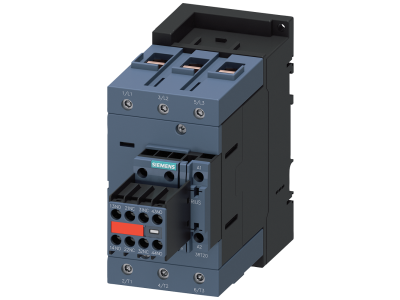

Stycznik sprzęgający, AC-3e, 95 A/45 kW/400V, 3-biegunowy, DC 24V, 2NO+2NC, przyłącze śrubowe | 3RT2046-1KB44-3MA0 Siemens

Alternatywny kod produktu: 3RT20461KB443MA0

Opis i Kluczowe Cechy

Stycznik sprzęgający Siemens 3RT2046-1KB44-3MA0 z serii SIRIUS 3RT2 to trójbiegunowy stycznik kategorii AC-3e o prądzie znamionowym 95 A i mocy 45 kW przy napięciu 400 V. Zaprojektowany do bezpośredniego przełączania silników oraz obwodów pomocniczych i sterowniczych, wyposażony w cewkę DC 24 V i zintegrowane łączniki pomocnicze 2NO+2NC. Przyłącze śrubowe zapewnia pewne i trwałe połączenie przewodów, a kompaktowa konstrukcja oszczędza miejsce w rozdzielnicy.

• Prąd znamionowy 95 A / moc 45 kW przy 400 V (AC-3e): Umożliwia bezpieczne przełączanie silników o znacznej mocy bez ryzyka przegrzania styków, idealny do obciążeń przemysłowych.
• Cewka sterownicza DC 24 V: Bezpośrednia współpraca z elektronicznymi układami sterowania (PLC, sterowniki) bez konieczności stosowania dodatkowych przetwornic napięcia.

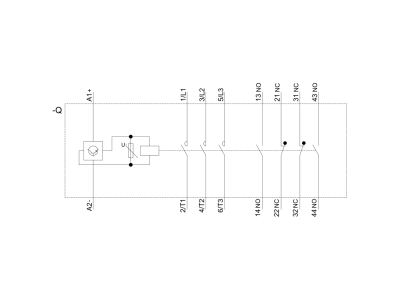

• Zintegrowane łączniki pomocnicze 2NO+2NC: Redukują złożoność okablowania i umożliwiają elastyczne tworzenie obwodów sygnalizacyjnych, blokad czy sprzężeń zwrotnych.
• Przyłącze śrubowe: Zapewnia pewne, odporne na wibracje połączenie przewodów, łatwe w montażu i konserwacji – zgodne z wymaganiami instalacji przemysłowych.
• Gotowość IE3/IE4: Zaprojektowany do współpracy z nowoczesnymi silnikami o wysokiej sprawności energetycznej, co przekłada się na niższe koszty eksploatacji i zgodność z aktualnymi normami efektywności.

Zgodność z Normami

Stycznik Siemens 3RT2046 jest zgodny z międzynarodowymi normami IEC oraz UL/CSA, co potwierdza jego dopuszczenie do stosowania na rynkach europejskich i amerykańskich. Posiada certyfikat CE. Odporność na warunki klimatyczne oraz konstrukcja dostosowana do wymagań globalnych zapewniają niezawodną pracę w różnych środowiskach.

Zastosowanie

Stycznik sprzęgający przeznaczony jest do łączenia i rozłączania obwodów silnikowych oraz obwodów sterowniczych w układach automatyki przemysłowej i budynkowej. Sprawdza się w aplikacjach wymagających wysokiej trwałości łączeniowej i kompatybilności z elektronicznymi systemami sterowania.

• Bezpośrednie rozruchy i zatrzymywanie trójfazowych silników indukcyjnych o mocy do 45 kW przy 400 V.
• Sterowanie obwodami pomocniczymi, sygnalizacją i sprzężeniami zwrotnymi w szafach sterowniczych.
• Praca w systemach PLC, przekaźnikach programowalnych i innych cyfrowych układach sterowania wymagających napięcia cewki DC 24 V.
• Integracja w modułowym systemie SIRIUS – możliwość łączenia z aparaturą pomocniczą, przełącznikami i wyłącznikami w odgałęzieniu odbiornika.

Wskazówki Montażowe

Montaż stycznika może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy zachowaniu zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i cewki sterowniczej. Urządzenie montuj na szynie DIN TH35 lub płycie montażowej – nie wymaga dodatkowego mocowania. Moment dokręcania śrub przyłączeniowych oraz przekrój przewodów dobierz zgodnie z dokumentacją techniczną producenta oraz obowiązującymi normami (np. PN-HD 60364). Upewnij się, że styk pomocniczy 2NO+2NC jest poprawnie skonfigurowany przed załączeniem napięcia.

FAQ

• Jakie jest napięcie cewki sterowniczej? Cewka stycznika zasilana jest napięciem stałym DC 24 V – jest przystosowana do bezpośredniego sterowania z wyjść PLC lub przekaźników półprzewodnikowych.
• Jaki stopień ochrony ma ten stycznik? W specyfikacji producenta nie podano konkretnej wartości IP; standardowo dla aparatury modułowej montowanej w rozdzielnicy przyjmuje się stopień ochrony IP20, co zapewnia ochronę przed dotykiem palcem. W razie potrzeby stosuj dodatkowe osłony.
• Do jakich silników można go używać? Stycznik jest przeznaczony do silników trójfazowych kategorii AC-3e (silniki klatkowe) o mocy do 45 kW przy napięciu 400 V. Nadaje się do silników standardowych oraz wysokosprawnych IE3/IE4.
