Stycznik sprzęgający, AC-3, 80 A/37 kW/400V, 3-biegunowy, DC 24V, 1NO+1NC, przyłącze śrubowe | 3RT2045-1KB40 Siemens

Alternatywny kod produktu: 3RT20451KB40

Opis i Kluczowe Cechy

Stycznik sprzęgający Siemens SIRIUS 3RT2 (symbol 3RT2045-1KB40) to trójbiegunowe urządzenie przeznaczone do łączenia i rozłączania obwodów silnikowych w kategorii AC-3 przy prądzie 80 A i mocy 37 kW przy napięciu 400 V. Wykorzystuje cewkę DC 24 V (zakres 0,8–1,2 US) i wyposażony jest w zintegrowane styki pomocnicze 1NO+1NC oraz warystor zabezpieczający przed przepięciami. Wielkość S3 zapewnia kompaktową zabudowę w szafach sterowniczych, a przyłącze śrubowe gwarantuje pewne i trwałe połączenie przewodów.

• Prąd AC-3 80 A / moc 37 kW przy 400 V: Bezpieczne przełączanie silników o znacznym obciążeniu – redukcja ryzyka przegrzania styków i wydłużenie żywotności urządzenia.
• Zintegrowany warystor: Tłumienie przepięć indukcyjnych cewki – ochrona układów sterujących i zasilaczy przed uszkodzeniem podczas wyłączania.

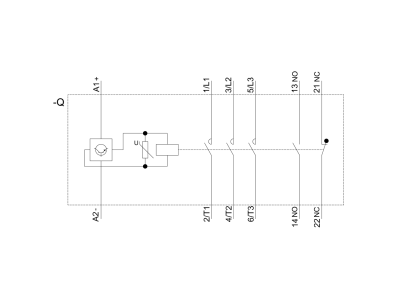

• Styki pomocnicze 1NO+1NC: Sygnalizacja stanu załączonego/wyłączonego oraz realizacja blokad bez konieczności stosowania dodatkowych przekaźników.
• Cewka DC 24 V (0,8–1,2 US): Bezpośrednie sterowanie z wyjść PLC – uproszczenie okablowania i eliminacja konwersji napięcia.
• Przyłącze śrubowe w wielkości S3: Łatwy montaż przewodów o odpowiednim przekroju, wysoka siła docisku i odporność na wibracje – pewne połączenie w warunkach przemysłowych.

Zgodność z Normami

Stycznik spełnia wymagania norm międzynarodowych IEC oraz UL/CSA. Jest przystosowany do pracy z silnikami o klasie sprawności IE3 i IE4 (ready). Posiada deklarację zgodności CE i jest dopuszczony do stosowania w instalacjach zgodnych z dyrektywami niskonapięciowymi.

Zastosowanie

Dzięki parametrom i budowie, stycznik 3RT2045-1KB40 znajduje zastosowanie w układach automatyki przemysłowej i budynkowej, gdzie wymagane jest niezawodne przełączanie obciążeń silnikowych oraz sygnalizacja stanu pracy.

• Sterowanie trójfazowymi silnikami asynchronicznymi w aplikacjach pomp, wentylatorów, sprężarek i taśmociągów.
• Generowanie impulsów sterujących dla PLC – bezpośrednie podłączenie cewki do wyjść cyfrowych 24 V DC.
• Współpraca z systemami automatyki budynkowej – przełączanie oświetlenia, klimatyzacji i innych odbiorników trójfazowych wymagających łączenia prądów do 80 A.
• Budowa rozdzielnic sterowniczych (switchgear) jako element odgałęzienia odbiornika w systemie modułowym SIRIUS.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do zatrzaśnięcie na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i zabezpiecz przed przypadkowym załączeniem. Przekrój przewodów dobierz zgodnie z obciążalnością prądową (zalecany przekrój wg dokumentacji producenta). Moment dokręcania śrub zaciskowych – stosuj się do wartości podanych w instrukcji (zwykle 0,8–1,2 Nm). Po montażu sprawdź poprawność połączeń i działanie styków pomocniczych.

FAQ

• Czy stycznik ma wbudowane zabezpieczenie przepięciowe? Tak, posiada zintegrowany warystor, który tłumi przepięcia indukcyjne powstające przy wyłączaniu cewki – chroni to sąsiednie elementy elektroniczne.
• Jakie napięcie sterujące jest wymagane? Cewka zaprojektowana na napięcie DC 24 V, dopuszczalny zakres to 0,8–1,2 US (czyli 19,2–28,8 V DC). Może być bezpośrednio sterowana z wyjść PLC 24 V.
• Czy styki pomocnicze są oddzielne czy zintegrowane? Styki 1NO+1NC są fabrycznie zintegrowane w jednym urządzeniu – nie wymagają dodatkowego montażu ani okablowania zewnętrznych bloków stykowych.
