Wyłącznik współrzędnościowy, 22 mm, okrągły, metal błyszczący, czarny, 4 położenia przełączania, | 3SU1050-7BF88-0AA0 Siemens

Alternatywny kod produktu: 3SU10507BF880AA0

Opis i Kluczowe Cechy

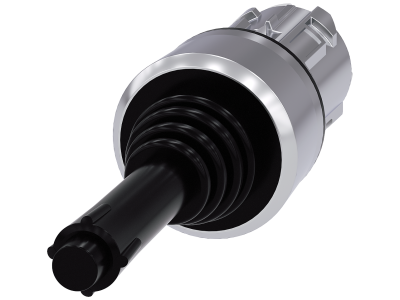

Wyłącznik współrzędnościowy (joystick) SIRIUS ACT od Siemensa, oznaczony symbolem 3SU1050-7BF88-0AA0, przeznaczony do prostych zadań nawigacyjnych. Urządzenie o średnicy montażowej 22 mm, wykonane w okrągłej obudowie z błyszczącego metalu w kolorze czarnym, oferuje 4 położenia przełączania. Innowacyjna koncepcja łączenia umożliwia szybki montaż bez użycia specjalnych narzędzi, a zintegrowane zabezpieczenie przed przekręceniem eliminuje konieczność stosowania otworów z rowkami.

• 4 położenia przełączania: precyzyjne sterowanie ruchem w czterech kierunkach – idealne do nawigacji po osiach X/Y w maszynach i urządzeniach.
• Otwór montażowy 22 mm: uniwersalny standard pasujący do większości paneli sterowniczych i puszek instalacyjnych.
• Obudowa z metalu błyszczącego: wysoka trwałość mechaniczna i estetyczny wygląd, odporna na uszkodzenia w środowisku przemysłowym.
• Montaż beznarzędziowy: łączenie jedną ręką bez potrzeby stosowania specjalistycznych narzędzi skraca czas instalacji.
• Zintegrowane zabezpieczenie przed przekręceniem: 100% pewność pozycjonowania w otworze montażowym bez ryzyka obrotu urządzenia.

Zgodność z Normami

Produkt zaprojektowany zgodnie z obowiązującymi normami europejskimi i standardami DIN, posiada certyfikację CE. Jako element rodziny SIRIUS ACT spełnia wymagania dla urządzeń sterowniczych i sygnalizacyjnych stosowanych w przemyśle oraz na zewnątrz pomieszczeń (szczegółowe stopnie ochrony zależą od konfiguracji modułów – patrz dokumentacja techniczna).

Zastosowanie

Wyłącznik współrzędnościowy SIRIUS ACT znajduje zastosowanie wszędzie tam, gdzie potrzebne jest ręczne sterowanie ruchem w dwóch osiach, zwłaszcza w maszynach, liniach produkcyjnych i stanowiskach operatorskich.

• Sterowanie położeniem wózka suwnicy lub manipulatora w przestrzeni roboczej.
• Nawigacja kursorem na panelach operatorskich HMI lub sterowanie kamerami przemysłowymi.
• Wydawanie impulsów sterujących do przekaźników, styczników lub sterowników PLC w aplikacjach sekwencyjnych.
• Ręczne pozycjonowanie elementów w automatyce budynkowej, np. żaluzji lub bram.

Wskazówki Montażowe

Montować wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Urządzenie przeznaczone jest do montażu w otworach panelowych o średnicy 22 mm; nie wymaga dodatkowego narzędzia do osadzenia – wystarczy ręczne wciśnięcie. Dokręcić elementy mocujące zgodnie z momentem podanym w dokumentacji producenta. Przekrój przewodów (jeśli stosowane są moduły stykowe) dobrać do maksymalnego prądu obciążenia. Nie stosować siły nadmiernej – ryzyko uszkodzenia obudowy.

FAQ

• Czy ten wyłącznik wymaga osobnego zamówienia uchwytu i modułów stykowych? Tak – samo urządzenie (głowica joysticka) nie zawiera uchwytu ani styków. Należy je zamówić oddzielnie, dopasowując do potrzebnej liczby styków i trybu pracy (samopowrót/impuls).
• Jakie tryby pracy są dostępne dla tego modelu? W ramach serii SIRIUS ACT dostępne są wersje z samopowrotem oraz impulsowe, a także warianty 2- lub 4-położeniowe. Dla konkretnego symbolu 3SU1050-7BF88-0AA0 zalecamy sprawdzenie dokumentacji producenta, aby potwierdzić tryb pracy.
• Jaki stopień ochrony ma joystick bez dodatkowych modułów? Samo urządzenie (głowica) posiada stopień ochrony zależny od konfiguracji – typowo IP66/IP67 po prawidłowym montażu, co pozwala na stosowanie w trudnych warunkach przemysłowych oraz mycie myjkami wysokociśnieniowymi. Szczegółowe dane należy odczytać z karty katalogowej konkretnego zestawu.
