Wyłącznik współrzędnościowy, 22 mm, okrągły, metal błyszczący, czarny, pionowo bez samopowrotu, | 3SU1050-7BB88-0AA0 Siemens

Alternatywny kod produktu: 3SU10507BB880AA0

Opis i Kluczowe Cechy

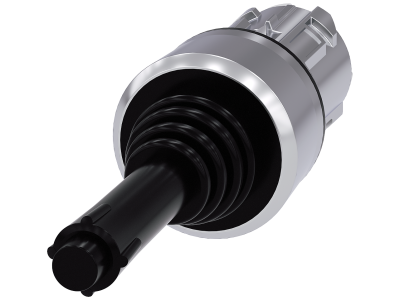

Wyłącznik współrzędnościowy (joystick) SIRIUS ACT firmy Siemens, oznaczony symbolem 3SU1050-7BB88-0AA0, przeznaczony do prostych zadań nawigacyjnych w maszynach i urządzeniach. Model okrągły z metalową, błyszczącą obudową w kolorze czarnym, montowany w otworze o średnicy 22 mm. Funkcja pionowego sterowania bez samopowrotu – dźwignia pozostaje w przechylonej pozycji do momentu ręcznego powrotu. Urządzenie stanowi część elastycznego systemu SIRIUS ACT, który umożliwia indywidualną konfigurację z użyciem oddzielnie zamawianych uchwytów i modułów stykowych.

• Średnica 22 mm: uniwersalny standard montażowy, kompatybilny z szeroką gamą obudów i paneli sterowniczych.
• Funkcja bez samopowrotu: dźwignia utrzymuje zadaną pozycję, co pozwala na ciągłe sterowanie bez konieczności przytrzymywania.
• Metalowa, błyszcząca obudowa: wysoka wytrzymałość mechaniczna i estetyczny wygląd, odporna na uszkodzenia w środowisku przemysłowym.
• Innowacyjna koncepcja łączenia: montaż jedną ręką bez użycia specjalnych narzędzi, zintegrowane zabezpieczenie przed przekręceniem – wystarczy otwór bez rowków.
• Odporność na trudne warunki: przystosowany do mycia myjkami wysokociśnieniowymi, odporny na kurz, oleje i agresywne substancje – niezakłócona eksploatacja w przemyśle i na zewnątrz.

Zgodność z Normami

Produkt posiada certyfikat CE i jest zgodny z obowiązującymi normami europejskimi. Dzięki globalnym dopuszczeniom produktowym (wymienionym w dokumentacji serii SIRIUS ACT) nadaje się do zastosowań międzynarodowych. Konkretne numery norm należy sprawdzić w karcie katalogowej producenta.

Zastosowanie

Wyłącznik współrzędnościowy 3SU1050-7BB88-0AA0 służy do wykonywania prostych ruchów nawigacyjnych, np. sterowania przesuwami, podnoszeniem czy obrotem w osiach X/Y. Sprawdza się w aplikacjach wymagających precyzyjnego wyboru kierunku bez samoczynnego powrotu do pozycji spoczynkowej.

• Sterowanie ruchem elementów maszyn – przesuwy liniowe, obrotnice, suwnice.
• Nawigacja w panelach operatorskich – wybór kierunku jazdy wózków AGV, dźwigów, podestów.
• Sygnalizacja i wybór trybów pracy – przełączanie między stanami w automatyce budynkowej i przemysłowej.
• Impulsy do styczników, przekaźników lub sterowników PLC – po doborze odpowiednich modułów stykowych.

Wskazówki Montażowe

Montaż i podłączenie urządzenia może być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia zasilania. Przeznaczony do montażu w otworze o średnicy 22 mm. Stosować szynę TH35/DIN w przypadku montażu w rozdzielnicy. Moment dokręcania oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta. Uwaga: samo urządzenie sterownicze (głowica) nie zawiera modułów stykowych – uchwyt i moduły należy zamówić oddzielnie.

FAQ

• Czy wyłącznik współrzędnościowy ma podświetlenie LED? Opisany model nie posiada elementów podświetlających. W systemie SIRIUS ACT dostępne są oddzielne moduły sygnalizacyjne i lampki, które można skonfigurować według potrzeb.
• Jaki stopień ochrony IP ma ten produkt? Producent deklaruje wysoką odporność na kurz, oleje i agresywne substancje oraz możliwość mycia myjkami wysokociśnieniowymi. Konkretną wartość IP należy sprawdzić w karcie katalogowej dla danego zestawu (głowica + moduły + uchwyt).
• Czy to urządzenie działa w trybie impulsowym czy bez samopowrotu? Ten model (3SU1050-7BB88-0AA0) ma funkcję bez samopowrotu – po przechyleniu dźwignia pozostaje w zadanej pozycji, aż do ręcznego powrotu do położenia neutralnego.
