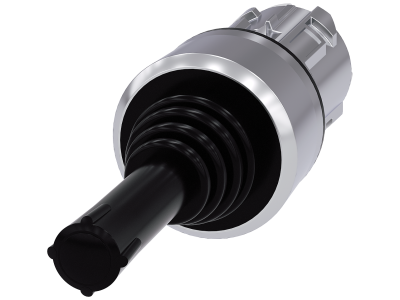

Wyłącznik współrzędnościowy, 22 mm, okrągły, metal, błyszczący, czarny, pionowy | 3SU1050-7AD88-0AA0 Siemens

Alternatywny kod produktu: 3SU10507AD880AA0

Opis i Kluczowe Cechy

Wyłącznik współrzędnościowy (joystick) Siemens SIRIUS ACT o symbolu 3SU1050-7AD88-0AA0 to kompaktowe urządzenie sterownicze przeznaczone do prostych zadań nawigacyjnych w aplikacjach przemysłowych. Dzięki metalowej, błyszczącej obudowie w kolorze czarnym oraz średnicy montażowej 22 mm, łączy trwałość z estetyką nowoczesnych paneli operatorskich. System modułowy SIRIUS ACT umożliwia elastyczne łączenie z modułami łączeniowymi i przyciskami, a innowacyjne zabezpieczenie przed przekręceniem gwarantuje stabilny montaż nawet w otworach bez rowków.

• Konstrukcja metalowa, błyszcząca, czarna: Wytrzymała obudowa odporna na uszkodzenia mechaniczne i zabrudzenia, odpowiednia do pracy w trudnych warunkach przemysłowych.
• Średnica otworu montażowego 22 mm: Standardowy rozmiar zapewniający kompatybilność z typowymi panelami i puszkami instalacyjnymi.
• Orientacja pionowa: Naturalne położenie dźwigni ułatwiające intuicyjne sterowanie ruchem w osi pionowej.
• System modułowy SIRIUS ACT: Uchwyt i moduły łączeniowe zamawiane oddzielnie – pozwala na dowolną konfigurację styków i funkcji.
• 100% zabezpieczenie przed przekręceniem: Zintegrowane zabezpieczenie eliminuje konieczność stosowania rowków w otworze montażowym, przyspieszając instalację.

Zgodność z Normami

Produkt należy do rodziny Siemens SIRIUS ACT, która posiada dopuszczenia produktowe na całym świecie. Spełnia wymagania dyrektyw unijnych i oznaczony jest znakiem CE. Dzięki konstrukcji zgodnej z międzynarodowymi standardami dla aparatury sterowniczej i sygnalizacyjnej, nadaje się do stosowania w maszynach i instalacjach przemysłowych.

Zastosowanie

Joystick SIRIUS ACT dedykowany jest do prostych zadań nawigacyjnych, gdzie operator musi ręcznie wybrać kierunek ruchu. Sprawdza się w automatyce maszyn, liniach produkcyjnych i systemach transportu.

• Sterowanie ruchem suwnic, wózków transportowych i podajników.
• Nawigacja w manipulatorach i urządzeniach dźwignicowych.
• Wysyłanie impulsów sterujących do styczników, przekaźników lub wejść PLC w sekwencyjnych procesach.
• Uzupełnienie pulpitów operatorskich w aplikacjach wymagających ręcznego wyboru położenia (np. góra/dół, lewo/prawo).

Wskazówki Montażowe

Montaż wyłącznika współrzędnościowego oraz wszystkich elementów systemu SIRIUS ACT może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się w otworze o średnicy 22 mm w panelu lub puszce – w przypadku standardowych powierzchni zabezpieczenie przed przekręceniem działa bez konieczności frezowania rowka. Uchwyt oraz moduły łączeniowe (np. stykowe, świetlne, AS-Interface) należy zamówić oddzielnie i połączyć zgodnie z dokumentacją producenta, zachowując zalecane momenty dokręcania. Przekrój przewodów dobierz do spodziewanego obciążenia prądowego zgodnie z danymi modułów.

FAQ

• Czy w zestawie znajduje się moduł łączeniowy lub uchwyt? Nie, produkt jest samym wyłącznikiem współrzędnościowym (głowicą). Uchwyt oraz moduły stykowe, podświetlające czy komunikacyjne należy zamówić osobno – system SIRIUS ACT jest w pełni modułowy.
• Jaki stopień ochrony ma to urządzenie? Producent nie podaje konkretnej wartości IP dla tego wariantu. Rodzina SIRIUS ACT oferuje wersje od IP20 do IP67 – właściwy stopień ochrony zależy od wybranego uchwytu i modułów bazowych. Zalecamy sprawdzenie karty katalogowej całego zestawu.
• Czy joystick jest podświetlany? Nie, ten model (3SU1050-7AD88-0AA0) nie zawiera elementów podświetlających. Jeśli potrzebujesz sygnalizacji w dźwigni, wybierz odpowiedni uchwyt z opcją LED oraz moduł świetlny z serii SIRIUS ACT.
