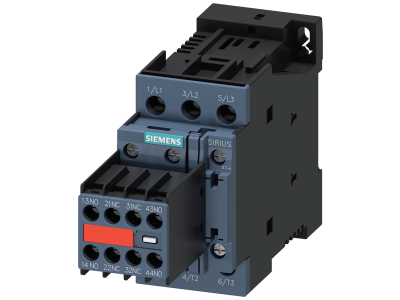

Stycznik AC-3, 25 A/11 kW/400V, 3-biegunowy, DC 24V, 2NO+2NC, przyłącze śrubowe | 3RT2026-1DB44-3MA0 Siemens

Alternatywny kod produktu: 3RT20261DB443MA0

Opis i Kluczowe Cechy

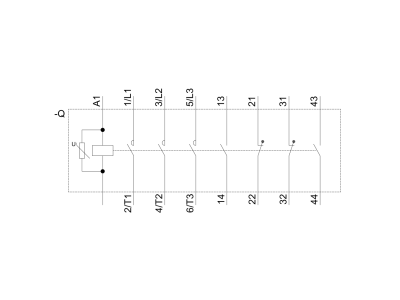

Stycznik mocy z serii SIRIUS (symbol 3RT2026-1DB44-3MA0) przeznaczony do przełączania silników w kategorii AC-3. Urządzenie trójbiegunowe o prądzie znamionowym 25 A i mocy 11 kW przy 400 V, sterowane napięciem stałym 24 V. Wyposażony w zestyk pomocniczy 2NO+2NC zamontowany na stałe, wbudowany warystor oraz przyłącze śrubowe. Wielkość S0 zapewnia kompaktowe wymiary przy zachowaniu wysokiej niezawodności styku.

• Prąd znamionowy AC-3 25 A / moc silnika 11 kW przy 400 V: gwarantuje bezpieczne przełączanie silników trójfazowych o znacznym obciążeniu bez ryzyka przegrzania styków.
• Cewka sterowania DC 24 V: umożliwia bezpośrednie podłączenie do układów automatyki niskonapięciowej bez konieczności stosowania dodatkowych przetwornic.
• Zestyk pomocniczy 2NO+2NC zamontowany na stałe: redukuje liczbę potrzebnych łączników zewnętrznych i upraszcza okablowanie w szafie sterowniczej.
• Wbudowany warystor: tłumi przepięcia powstające przy wyłączaniu cewki, zwiększając trwałość stycznika i chroniąc układy sterujące.
• Przyłącze śrubowe: zapewnia pewne i trwałe połączenie przewodów, typowe dla instalacji przemysłowych, łatwe w montażu i konserwacji.

Zgodność z Normami

Stycznik spełnia wymagania norm IEC oraz UL/CSA, co potwierdza dopuszczenie do stosowania na rynkach światowych. Jest przystosowany do pracy z silnikami o klasach sprawności IE3 i IE4 (zgodnie z wymaganiami efektywności energetycznej). Posiada certyfikację CE.

Zastosowanie

Stycznik SIRIUS 3RT2 dedykowany jest do sterowania odbiornikami w instalacjach przemysłowych i budynkowych, szczególnie w aplikacjach wymagających wysokiej niezawodności i kompaktowej budowy.

• Bezpośrednie załączanie i wyłączanie silników indukcyjnych trójfazowych o mocy do 11 kW w kategorii AC-3.
• Sterowanie odbiornikami rezystancyjnymi (np. piece grzejne, nagrzewnice) w kategorii AC-1.
• Budowa układów rozruchu gwiazda-trójkąt z wykorzystaniem styków pomocniczych 2NO+2NC do sekwencyjnego przełączania.
• Przełączanie obwodów oświetleniowych i grzewczych w rozdzielnicach przemysłowych i maszynowych.

Wskazówki Montażowe

Montaż stycznika powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami bezpieczeństwa. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania i sterowania. Przekrój przewodów dobrać do prądu znamionowego obwodu głównego i pomocniczego. Moment dokręcania śrub przyłączy śrubowych stosować zgodnie z dokumentacją techniczno-ruchową producenta. Po zakończeniu montażu sprawdzić poprawność połączeń i działanie styków.

FAQ

• Czy stycznik ma wbudowane zabezpieczenie przepięciowe? Tak, stycznik wyposażony jest w warystor wetknięty, który tłumi przepięcia powstające przy wyłączaniu cewki DC 24 V.
• Ile styków pomocniczych posiada ten model? Stycznik ma zamontowany na stałe zestyk pomocniczy o konfiguracji 2NO+2NC (2 zwierne i 2 rozwierne).
• Do jakiej kategorii pracy przeznaczony jest stycznik? Stycznik jest sklasyfikowany w kategorii AC-3 (przełączanie silników) oraz może pracować w kategorii AC-1 (odbiorniki rezystancyjne) – dane katalogowe: 25 A przy 400 V.
