Stycznik silnikowy EKS 4NO urucham. AC, DC24V | 3TG1010-0BB4 Siemens

Opis i Kluczowe Cechy

Stycznik silnikowy EKS 4NO DC24V to miniaturowy przekaźnik mocy AC-3 o obciążalności 8,4 A i mocy 4 kW przy 400V, przeznaczony do sterowania silnikami i obwodami mocy w instalacjach przemysłowych, budowlanych oraz gospodarstwa domowego. Zasilany napięciem sterowniczym DC 24V, wyposażony w 4 normalnie otwarte styki główne i 1 zestyk pomocniczy NO, zapewnia niezawodne załączanie odbiorników. Charakteryzuje się cichą pracą, kompaktową budową i możliwością montażu w dowolnej pozycji.

• Obciążalność 8,4 A i 4 kW/400V: Wysoka wydajność przy pracy z silnikami trójfazowymi i jednofazowymi, zgodnie z klasą AC-3.
• Napięcie sterownicze DC 24V: Kompatybilność z nowoczesnymi układami sterowania PLC i systemami automatyki przemysłowej.

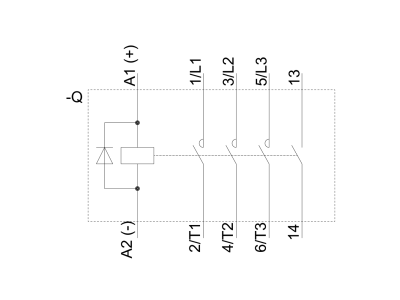

• 4 styki główne NO i 1 zestyk pomocniczy NO: Elastyczność w projektowaniu obwodów sterowania i sygnalizacji.
• Praca bez przydźwięku: Eliminuje uciążliwy hałas podczas załączania, co jest istotne w pomieszczeniach biurowych i mieszkalnych.

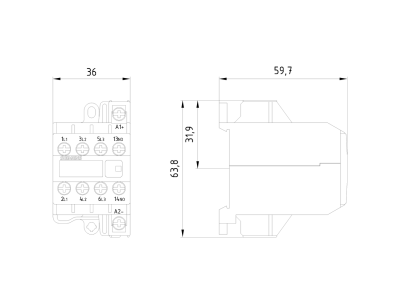

• Minimalna szerokość zabudowy: Oszczędność miejsca w szafach sterowniczych i rozdzielnicach.

Zgodność z Normami

Stycznik spełnia wymagania norm europejskich dotyczących aparatury łączeniowej, w tym normy EN 60947-4-1 dla styczników i przekaźników mocy. Posiada deklarację zgodności CE.

Zastosowanie

Stycznik silnikowy EKS 4NO DC24V znajduje zastosowanie w szerokim zakresie instalacji elektrycznych wymagających niezawodnego sterowania mocą.

• Sterowanie silnikami trójfazowymi i jednofazowymi w napędach maszyn przemysłowych.
• Załączanie pomp, wentylatorów i innych odbiorników o charakterze indukcyjnym.
• Sterowanie obwodami grzewczymi i oświetleniem w systemach automatyki budynkowej.
• Zastosowania w gospodarstwie domowym, np. w pralkach, zmywarkach lub podnośnikach garażowych.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające i sterownicze. Stycznik montować na standardowej szynie DIN 35 mm, zaciskając przewody w złączach śrubowych z odpowiednim momentem (zgodnie z dokumentacją techniczną). Zapewnić odpowiednią przestrzeń wentylacyjną wokół stycznika. Po montażu sprawdzić poprawność połączeń i przeprowadzić test funkcjonalny.

FAQ

• Czy stycznik EKS 4NO może pracować z napięciem sterowniczym AC? Tak, stycznik jest przystosowany do pracy z napięciem sterowniczym zarówno AC, jak i DC – w tym przypadku zalecane jest napięcie DC 24V.
• Jakie jest maksymalne obciążenie stycznika? Stycznik o obciążalności 8,4 A i mocy 4 kW/400V zgodnie z klasą AC-3.
• Czy stycznik posiada zabezpieczenie termiczne? Standardowe styczniki miniaturowe nie posiadają wbudowanego zabezpieczenia termicznego – należy je stosować w połączeniu z odpowiednimi zabezpieczeniami obwodu (np. bezpiecznikiem topikowym lub wyłącznikiem motorowym).
