Stycznik silnikowy EKS 4NO urucham. AC AC24V, 45-4 | 3TG1010-0AC2 Siemens

Opis i Kluczowe Cechy

Stycznik silnikowy EKS 4NO z zasilaniem AC 24V to kompaktowe urządzenie przeznaczone do sterowania obwodami mocy i sygnałów w instalacjach elektrycznych. Charakteryzuje się czterema zestykami zwiernymi (4NO) i niskim poborem prądu sterującego, co pozwala na współpracę z układami automatyki i sterowania. Przeznaczony do pracy w obwodach AC-3 z prądem znamionowym 8,4 A przy napięciu 400V, zapewniając niezawodne załączanie odbiorników o mocy do 4 kW.

• Zestyki 4NO (4 zwierne): Umożliwiają przełączanie obwodów mocy i sygnałów sterowniczych, idealne do zastosowań w układach automatyki i zasilania silników.
• Zasilanie AC 24V: Niskie napięcie sterujące zapewnia bezpieczeństwo obsługi i kompatybilność z większością systemów sterowania.
• Prąd znamionowy 8,4 A: Współpracuje z odbiornikami o mocy do 4 kW przy napięciu 400V, co pozwala na sterowanie silnikami i urządzeniami przemysłowymi.

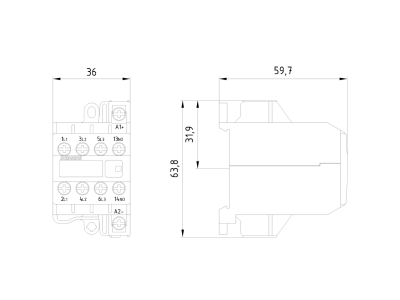

• Zabudowa kompaktowa: Minimalna szerokość pozwala na montaż w ograniczonych przestrzeniach, np. w szafach sterowniczych.
• Praca bez przydźwięku: Eliminuje zakłócenia akustyczne podczas załączania, co jest istotne w instalacjach wrażliwych na hałas.

Zgodność z Normami

Stycznik spełnia wymagania norm europejskich dotyczących urządzeń niskonapięciowych i posiada oznaczenie CE. Został zaprojektowany zgodnie z normami IEC 60947-4-1 i EN 60947-4-1, gwarantującymi bezpieczeństwo i niezawodność w zastosowaniach przemysłowych i instalacyjnych.

Zastosowanie

Stycznik silnikowy EKS 4NO znajduje zastosowanie w układach sterowania, gdzie wymagane jest niezawodne załączanie i wyłączanie obwodów mocy oraz sygnałów sterowniczych.

• Sterowanie silnikami trójfazowymi o mocy do 4 kW w maszynach przemysłowych i urządzeniach gospodarstwa domowego.
• Układy automatyki budynkowej – załączanie oświetlenia, wentylacji lub pomp w systemach HVAC.
• Instalacje przemysłowe – sterowanie podnośnikami, przenośnikami taśmowymi lub innymi urządzeniami o średnim poborze mocy.
• Obwody sterownicze w szafach rozdzielczych – łączenie sygnałów z czujników, przekaźników lub sterowników PLC.

Wskazówki Montażowe

Montaż stycznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie zasilającym i sterującym. Stycznik należy zamontować w pozycji pionowej na szynie DIN, zachowując odpowiednie odstępy od innych elementów dla zapewnienia cyrkulacji powietrza. Przyłącze śrubowe wymaga użycia odpowiednich narzędzi i momentu dokręcania zgodnego z dokumentacją producenta. Po montażu należy sprawdzić poprawność połączeń i działanie stycznika w układzie sterowania.

FAQ

• Czy stycznik EKS 4NO współpracuje z zasilaniem DC? Nie – stycznik jest przeznaczony wyłącznie do zasilania AC 24V. Do zastosowań z zasilaniem stałoprądowym należy dobrać odpowiednią wersję stycznika.
• Jaki jest zakres częstotliwości zasilania? Stycznik współpracuje z zasilaniem AC w zakresie 45-450 Hz, co pozwala na zastosowanie go w różnych standardach sieci zasilającej.
• Czy stycznik posiada wbudowane zabezpieczenie przepięciowe? Parametr nie został podany w dostępnych danych. Zabezpieczenie powinno być zapewnione przez zewnętrzne układy ochronne w instalacji.
