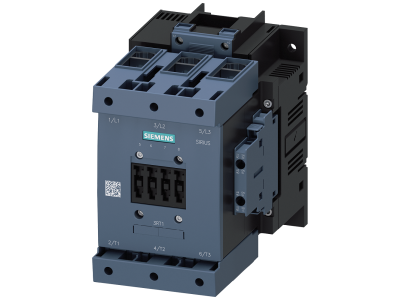

Stycznik,AC-3e,150A/75kW/400V,3-bieg.,AC/DC23-26V,2NO+2NC,zacisk ramowy / przyłącze śrubowe | 3RT1055-1AB36 Siemens

Alternatywny kod produktu: 3RT10551AB36

Opis i Kluczowe Cechy

Stycznik mocy Siemens SIRIUS 3RT1055-1AB36 przeznaczony do przełączania silników w kategorii AC-3e. Urządzenie charakteryzuje się prądem znamionowym 150 A i mocą 75 kW przy napięciu 400 V, co gwarantuje niezawodną pracę w wymagających zastosowaniach przemysłowych. Cewka sterująca przystosowana jest do napięcia AC/DC 23–26 V, umożliwiając elastyczne sterowanie zarówno ze sterowników PLC, jak i tradycyjnych układów. Wyposażony w 2NO+2NC styki pomocnicze oraz zaciski ramowe/śrubowe w obwodzie głównym. Kompaktowa budowa i modułowa konstrukcja systemu SIRIUS ułatwiają integrację w rozdzielnicach i szafach sterowniczych.

• Prąd znamionowy 150 A (AC-3e): Bezpieczna praca w obwodach silnikowych o dużym obciążeniu, minimalizująca ryzyko przegrzania styków.
• Moc łączna 75 kW przy 400 V: Możliwość sterowania silnikami o znacznej mocy bez konieczności stosowania dodatkowych styczników.
• Trzy bieguny główne: Kompletna 3-fazowa separacja obwodu, zapewniająca niezawodne odłączanie zasilania silnika.
• Cewka AC/DC 23–26 V: Szeroki zakres napięcia sterującego, kompatybilny z nowoczesnymi sterownikami PLC oraz systemami 24 V DC.
• Styki pomocnicze 2NO+2NC (zacisk ramowy/śrubowy): Umożliwiają sygnalizację stanu załączenia i zabezpieczenie obwodu bez dodatkowych łączników.

Zgodność z Normami

Stycznik spełnia wymagania norm międzynarodowych IEC oraz UL/CSA. Jest przygotowany do współpracy z silnikami w klasach IE3 i IE4, co gwarantuje zgodność z aktualnymi standardami efektywności energetycznej. Posiada certyfikat CE. Urządzenie wchodzi w skład modułowego systemu SIRIUS, który zapewnia optymalne dopasowanie i wysoką niezawodność w każdym odgałęzieniu odbiornika.

Zastosowanie

Stycznik przeznaczony jest głównie do przełączania silników asynchronicznych w kategorii AC-3e. Sprawdza się w szerokim zakresie sterowania maszynami i urządzeniami przemysłowymi.

• Sterowanie silnikami w napędach wentylatorów, pomp, sprężarek i przenośników.
• Bezpośrednie przełączanie odbiorników rezystancyjnych i indukcyjnych w instalacjach przemysłowych.
• Współpraca z przekaźnikami przeciążeniowymi oraz układami PLC w zautomatyzowanych liniach produkcyjnych.
• Integracja z systemami sterowania silników o wysokiej mocy w rozdzielnicach głównych i pomocniczych.

Wskazówki Montażowe

Montaż stycznika może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Prace należy prowadzić przy bezwzględnie odłączonym napięciu w obwodzie głównym i sterującym. Urządzenie montuje się na szynie montażowej TH35 lub płycie montażowej – sposób zależy od modelu (zalecany przez producenta). Dokręcaj zaciski ramowe/śrubowe momentem podanym w dokumentacji technicznej. Przekrój przewodów należy dobrać do rzeczywistego prądu obciążenia zgodnie z normami. Przed pierwszym uruchomieniem sprawdź poprawność podłączenia obwodu pomocniczego i sterującego.

FAQ

• Czy stycznik ma podświetlenie (LED) stanu załączenia? Nie, w standardowym wyposażeniu stycznik 3RT1055-1AB36 nie posiada podświetlenia. Stan załączenia można odczytać za pomocą styków pomocniczych 2NO+2NC podłączonych do lampki sygnalizacyjnej lub wejścia PLC.
• Jaki jest stopień ochrony stycznika? W danych katalogowych nie podano konkretnego stopnia IP. Dla styczników montowanych w rozdzielnicach przemysłowych standardowo przyjmuje się IP20 (ochrona przed dotknięciem), ale dokładne dane należy zweryfikować w pełnej dokumentacji technicznej produktu.
• W jakim trybie pracy mogą pracować styki główne? Stycznik przystosowany jest do kategorii AC-3e, co oznacza przełączanie silników asynchronicznych z wirnikiem klatkowym – prąd załączania do 8-krotności prądu znamionowego. Nie zaleca się pracy w kategorii AC-1 (obciążenie rezystancyjne) bez weryfikacji danych.
