Stycznik AC-3e, 16 A/7,5 kW/400V, 3-biegunowy, DC 24V, 2NO+2NC, przyłącze śrubowe | 3RT2018-1FB44-3MA0 Siemens

Alternatywny kod produktu: 3RT20181FB443MA0

Opis i Kluczowe Cechy

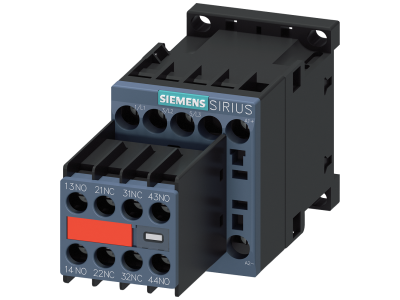

Stycznik mocy Siemens SIRIUS 3RT2018-1FB44-3MA0 z kategorii AC-3e to trójbiegunowe urządzenie przeznaczone do przełączania silników indukcyjnych. Dzięki prądowi znamionowemu 16 A i mocy 7,5 kW przy 400 V AC zapewnia bezpieczną i niezawodną pracę w obwodach silnikowych. Wyposażony w zintegrowane styki pomocnicze 2NO+2NC oraz cewkę sterującą 24 V DC, umożliwia jednoczesną sygnalizację i sterowanie. Przyłącza śrubowe gwarantują trwałe i pewne połączenie przewodów.

• Prąd znamionowy AC-3e: 16 A: Bezpieczna praca przy przełączaniu silników o mocy do 7,5 kW bez ryzyka przegrzania styków.
• Napięcie sterowania DC 24 V: Kompatybilność z typowymi sygnałami sterowniczymi w przemyśle, niskie napięcie bezpieczne dla personelu.

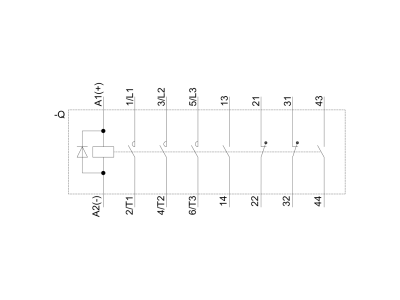

• Wbudowane styki pomocnicze 2NO+2NC: Oszczędność miejsca i kosztów dodatkowych łączników, uproszczenie układów sygnalizacji i blokad.
• Przyłącze śrubowe: Pewny montaż przewodów, odporność na wibracje, łatwa konserwacja podczas eksploatacji.
• System modułowy SIRIUS 3RT2: Pełna kompatybilność z akcesoriami (łączniki pomocnicze, moduły połączeniowe, system zasilania 3RV29), upraszczająca projektowanie i rozbudowę instalacji.

Zgodność z Normami

Stycznik spełnia wymagania międzynarodowych norm IEC oraz UL/CSA, co potwierdza jego dopuszczenie na rynkach globalnych. Jest przystosowany do pracy z silnikami klasy IE3/IE4 (IE3/IE4 ready). Posiada certyfikat CE.

Zastosowanie

Stycznik 3RT2 przeznaczony jest do załączania i wyłączania silników trójfazowych w przemysłowych układach napędowych, szczególnie w kategorii AC-3e.

• Sterowanie silnikami asynchronicznymi w maszynach produkcyjnych, pompach, wentylatorach i sprężarkach.
• Układy rozruchu bezpośredniego oraz odwracania kierunku obrotów silnika.
• Element rozdzielnic i szaf sterowniczych w automatyce budynkowej i przemysłowej.
• Systemy wymagające dodatkowych styków pomocniczych do sygnalizacji stanu pracy lub blokad bezpieczeństwa.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania zarówno obwodu głównego, jak i sterowania. Momenty dokręcania śrub przyłączy oraz przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną producenta. Należy stosować się do wymogów dotyczących odległości izolacyjnych i odprowadzania ciepła.

FAQ

• Czy stycznik posiada podświetlenie? Standardowo stycznik nie ma podświetlanego elementu. W razie potrzeby sygnalizacji stanu można zastosować zewnętrzne moduły sygnalizacyjne z systemu SIRIUS.
• Jaki jest stopień ochrony stycznika? Stopień ochrony obudowy nie został określony w dokumentacji – dla aparatury montowanej wewnątrz rozdzielnicy przyjmuje się typowo IP20. Należy zapewnić odpowiednie warunki środowiskowe zgodne z dokumentacją producenta.
• Jaka jest kategoria użytkowania stycznika? Stycznik przeznaczony jest do kategorii AC-3e, co oznacza przełączanie silników indukcyjnych – załączanie przy pełnym obciążeniu i wyłączanie w stanie zatrzymania. Podane parametry prądowe (16 A) i mocowe (7,5 kW) odnoszą się właśnie do tej kategorii.
