Stycznik AC-3, 16 A/7,5 kW/400V, 3-biegunowy, DC 24V, 2NO+2NC, przyłącze sprężynowe | 3RT2018-2BB44-3MA0 Siemens

Alternatywny kod produktu: 3RT20182BB443MA0

Opis i Kluczowe Cechy

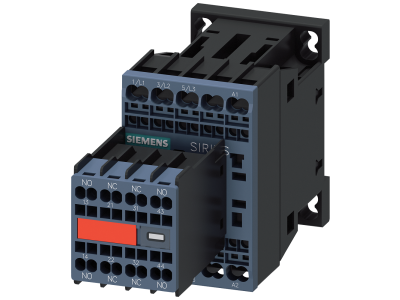

Stycznik mocy Siemens SIRIUS 3RT2018-2BB44-3MA0 to trójbiegunowy stycznik kategorii AC-3 o prądzie znamionowym 16 A i mocy 7,5 kW przy 400 V AC. Przeznaczony do sterowania silnikami i odbiornikami indukcyjnymi, wyposażony w zintegrowane styki pomocnicze 2NO+2NC oraz szybkie, bezobsługowe przyłącze sprężynowe. Napięcie sterowania wynosi 24 V DC. Urządzenie należy do wielkości S00 i stanowi część modułowego systemu SIRIUS, zapewniając kompaktową budowę oraz wysoką niezawodność styku.

• Prąd znamionowy 16 A / moc 7,5 kW (AC-3, 400 V): Umożliwia bezpieczne przełączanie silników o znacznym obciążeniu bez ryzyka przegrzania styków, spełniając wymagania kategorii AC-3.
• Napięcie sterowania 24 V DC: Pozwala na bezpośrednie sterowanie z układów automatyki, sterowników PLC lub przekaźników bez dodatkowego zasilania AC.

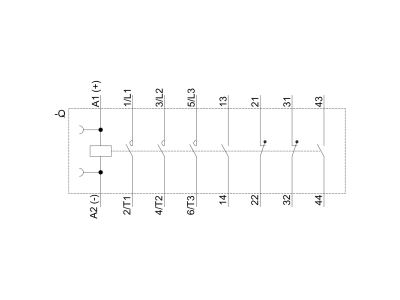

• Zintegrowane styki pomocnicze 2NO+2NC: Redukują potrzebę montażu dodatkowych łączników pomocniczych, upraszczając konstrukcję rozdzielnicy i skracając czas okablowania.
• Przyłącze sprężynowe: Zapewnia szybki, bezobsługowy montaż odporny na wibracje – eliminuje konieczność dokręcania śrub i skraca czas instalacji.
• Kompaktowa budowa (wielkość S00): Oszczędza miejsce w szafie sterowniczej, umożliwiając gęstą zabudowę i łatwą integrację z innymi elementami systemu SIRIUS.

Zgodność z Normami

Stycznik 3RT20 jest dopuszczony na całym świecie, spełniając wymagania norm IEC oraz UL/CSA. Posiada certyfikację CE i jest zgodny z dyrektywami unijnymi. Urządzenie jest przygotowane do pracy z silnikami o klasie sprawności IE3/IE4 (IE3/IE4‑ready).

Zastosowanie

Stycznik Siemens SIRIUS 3RT2018-2BB44-3MA0 znajduje zastosowanie w układach sterowania silnikami i odbiornikami prądu przemiennego, szczególnie w przemyśle i automatyce budynkowej.

• Załączanie i wyłączanie trójfazowych silników klatkowych w kategorii AC-3 (np. napędy wentylatorów, pomp, sprężarek).
• Sterowanie odbiornikami rezystancyjnymi i oświetleniem w obwodach do 400 V AC.
• Integracja w rozdzielnicach maszyn i linii produkcyjnych jako element systemu SIRIUS z komunikacją równoległą, AS-i lub IO-Link.
• W układach automatyki budynkowej – przełączanie siłowników, bram, rolet oraz innych urządzeń wymagających styków mocy.

Wskazówki Montażowe

Montaż stycznika powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie mocuje się na szynie TH35 (DIN). Przyłącze sprężynowe umożliwia szybkie podłączenie przewodów o odpowiednim przekroju dobranym do prądu obciążenia – zaleca się stosować przewody miedziane. Moment dokręcania (jeśli dotyczy) należy sprawdzić w dokumentacji technicznej producenta. Przed pierwszym włączeniem należy sprawdzić poprawność podłączenia i ustawień nadrzędnych zabezpieczeń.

FAQ

• Czy stycznik posiada podświetlenie (LED) sygnalizujące stan załączenia? W danych producenta nie przewidziano fabrycznego podświetlenia dla tego modelu. Stan załączenia można sygnalizować za pomocą zewnętrznej lampki podłączonej do styków pomocniczych 2NO.
• Jaki jest stopień ochrony (IP) tego stycznika? Stopień ochrony IP nie został podany w karcie katalogowej. Jako aparat modułowy przeznaczony do montażu w rozdzielnicy, standardowo nie wymaga dodatkowej ochrony przed pyłem i wilgocią. Należy montować go w suchym, zamykanym obwodzie.
• W jakiej kategorii pracy (tryb styku) pracuje stycznik? Stycznik przeznaczony jest do pracy w kategorii AC-3 (sterowanie silnikami klatkowymi) i AC-3e (energooszczędna wersja AC-3). Nadaje się również do pracy ciągłej AC-1 przy odpowiednim dobraniu prądu zgodnie z danymi producenta.
