Stycznik AC-3e, 17 A/7,5 kW/400V, 3-biegunowy, AC 230V, 50/60Hz,2NO+2NC,przyłącze śrubowe | 3RT2025-1CL24-3MA0 Siemens

Alternatywny kod produktu: 3RT20251CL243MA0

Opis i Kluczowe Cechy

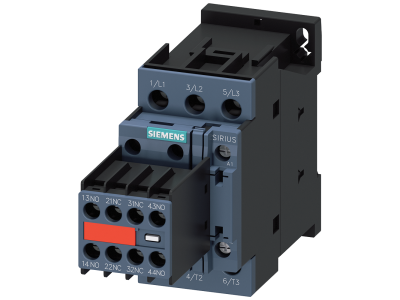

Stycznik mocy Siemens SIRIUS 3RT2025-1CL24-3MA0 to trójbiegunowe urządzenie przeznaczone do przełączania silników w kategorii AC-3e. Oferuje prąd znamionowy 17 A i moc łączeniową 7,5 kW przy 400 V AC, co zapewnia bezpieczną pracę w obwodach silnikowych. Sterowany jest cewką AC 230 V o częstotliwości 50/60 Hz, a w standardzie wyposażony w 2 styki NO i 2 NC. Przyłącze śrubowe gwarantuje pewne i trwałe połączenie przewodów. Szerokość modułu zgodna z typową aparaturą modułową.

• Prąd znamionowy 17 A w kategorii AC-3e: Gwarantuje bezpieczną i niezawodną pracę przy przełączaniu silników indukcyjnych, minimalizując ryzyko przegrzania styków.
• Moc łączeniowa 7,5 kW przy 400 V AC: Umożliwia sterowanie silnikami o standardowej mocy w sieciach trójfazowych, spełniając wymagania typowych aplikacji przemysłowych.
• Cewka sterująca AC 230 V, 50/60 Hz: Zapewnia łatwe wysterowanie bezpośrednio z napięcia sieciowego, bez konieczności stosowania dodatkowych zasilaczy.

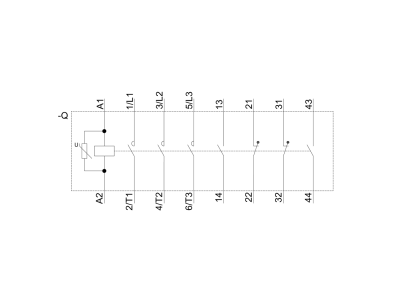

• Zintegrowane łączniki pomocnicze 2NO+2NC: Pozwalają na sygnalizację stanu pracy, blokady krzyżowe lub sterowanie dodatkowymi urządzeniami bez potrzeby montażu zewnętrznych modułów.
• Przyłącze śrubowe: Umożliwia szybki i solidny montaż przewodów o odpowiednim przekroju, zapewniając niską rezystancję połączenia i długotrwałą niezawodność.

Zgodność z Normami

Stycznik 3RT2025-1CL24-3MA0 został dopuszczony zgodnie z wymaganiami norm IEC oraz posiada aprobatę UL/CSA, co potwierdza jego międzynarodową zgodność. Ponadto jest gotowy do pracy z silnikami o wysokiej efektywności energetycznej IE3 i IE4, co wspiera nowoczesne standardy oszczędności energii.

Zastosowanie

Stycznik przeznaczony jest przede wszystkim do przełączania silników indukcyjnych w układach sterowania maszyn i urządzeń. Sprawdza się również w obwodach sterowania oświetleniem, grzejnictwem oraz innych odbiornikach o charakterze indukcyjnym.

• Sterowanie silnikami trójfazowymi w maszynach produkcyjnych, pompach, wentylatorach i sprężarkach.
• Przełączanie obwodów grzewczych, oświetlenia lub transformatorów w rozdzielnicach przemysłowych.
• Realizacja zaawansowanych układów sterowania z wykorzystaniem styków pomocniczych do sygnalizacji lub blokad.
• Integracja w systemach automatyki budynkowej (HVAC, sterowanie napędami bram, rolet).

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do instalacji na szynie TH35 (zgodnie z ogólną praktyką dla aparatury modułowej) lub bezpośrednio na płycie montażowej. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilające. Przekroje przewodów przyłączeniowych dobrać zgodnie z wartością prądu znamionowego i obowiązującymi normami. Moment dokręcania śrub zaciskowych należy stosować według danych producenta podanych w dokumentacji technicznej.

FAQ

• Jakie jest napięcie cewki sterującej? Cewka stycznika przystosowana jest do napięcia AC 230 V przy częstotliwości 50/60 Hz.
• Czy stycznik posiada wbudowane styki pomocnicze? Tak, w standardzie wyposażony jest w 2 styki normalnie otwarte (NO) i 2 normalnie zamknięte (NC), co umożliwia sygnalizację stanu i realizację dodatkowych funkcji.
• Jaki jest prąd znamionowy i kategoria użytkowania? Prąd znamionowy wynosi 17 A w kategorii AC-3e, co odpowiada przełączaniu silników indukcyjnych (z rozruchem i zatrzymaniem pod obciążeniem).
