Stycznik AC-3e, 17 A/7,5 kW/400V, 3-biegunowy, AC 230V, 50/60Hz,2NO+2NC,przyłącze śrubowe | 3RT2025-1AL24-3MA0 Siemens

Alternatywny kod produktu: 3RT20251AL243MA0

Opis i Kluczowe Cechy

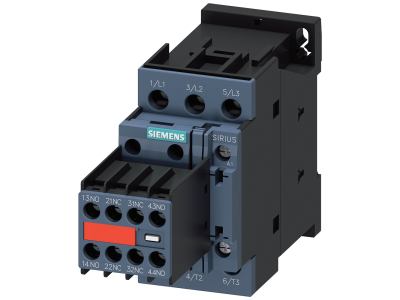

Stycznik mocy Siemens SIRIUS 3RT2025-1AL24-3MA0 to trójbiegunowy stycznik AC-3e przystosowany do przełączania silników o mocy do 7,5 kW przy napięciu 400 V. Prąd znamionowy 17 A w kategorii AC-3e zapewnia bezpieczną i niezawodną pracę w układach sterowania silnikami. Wyposażony w cewkę sterującą 230 V AC (50/60 Hz) oraz dwa zestawy styków pomocniczych: 2NO+2NC, co ułatwia realizację dodatkowych funkcji sygnalizacji i blokad. Przyłącze śrubowe gwarantuje pewne i trwałe połączenie przewodów. Urządzenie należy do modułowego systemu SIRIUS, oferującego szeroką gamę kompatybilnych akcesoriów i modułów funkcyjnych.

• Kategoria AC-3e, prąd 17 A: umożliwia sterowanie silnikami asynchronicznymi o mocy do 7,5 kW przy 400 V – rozwiązanie optymalne dla typowych napędów przemysłowych.
• 3 bieguny główne + styki pomocnicze 2NO+2NC: zintegrowane styki pomocnicze redukują potrzebę stosowania dodatkowych łączników, upraszczają okablowanie i zwiększają funkcjonalność układu.
• Cewka sterująca AC 230 V, 50/60 Hz: bezpośrednie sterowanie z typowego napięcia sieciowego – łatwe wpięcie do obwodów sterowniczych bez konieczności stosowania przetwornic.
• Przyłącze śrubowe: tradycyjny, niezawodny sposób łączenia przewodów – zapewnia niską rezystancję styku i odporność na wibracje, a jednocześnie ułatwia kontrolę połączenia podczas montażu.
• Modułowy system SIRIUS: kompatybilność z łącznikami pomocniczymi, modułami funkcyjnymi i systemem zasilania 3RV29 – pozwala budować złożone i wydajne rozdzielnice przy minimalnym nakładzie okablowania.

Zgodność z Normami

Stycznik Siemens 3RT2 spełnia wymagania międzynarodowych norm IEC oraz UL/CSA, co potwierdza jego bezpieczeństwo użytkowania i możliwość stosowania w instalacjach na całym świecie. Urządzenie posiada certyfikat CE i jest przystosowane do pracy z silnikami o wysokiej sprawności IE3/IE4 (ready).

Zastosowanie

Dzięki parametrom znamionowym i zintegrowanym stykom pomocniczym, stycznik 3RT2025-1AL24-3MA0 sprawdzi się w wielu aplikacjach przemysłowych i budynkowych, szczególnie tam, gdzie wymagane jest niezawodne załączanie i wyłączanie silników oraz sygnalizacja stanu pracy.

• Sterowanie silnikami elektrycznymi w maszynach produkcyjnych, pompach, wentylatorach i sprężarkach.
• Załączanie odbiorników rezystancyjnych (np. grzałek) w systemach HVAC – w kategorii AC-1 przy odpowiednim prądzie.
• Budowa układów sterowania z dodatkową sygnalizacją i blokadami – wykorzystanie styków 2NO+2NC do przekazywania informacji do sterownika PLC lub lamp sygnalizacyjnych.
• Realizacja rozruchów bezpośrednich silników o mocy do 7,5 kW w rozdzielnicach przemysłowych i szafach sterowniczych.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje SEP, po uprzednim odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przed przykręceniem przewodów należy sprawdzić moment dokręcania zgodny z dokumentacją producenta. Przekrój przewodów należy dobrać do wartości prądu znamionowego (17 A). Należy zapewnić odpowiednią wentylację oraz przestrzegać minimalnych odstępów między urządzeniami podanych w instrukcji.

FAQ

• Czy stycznik posiada podświetlenie? Model 3RT2025-1AL24-3MA0 nie jest wyposażony w podświetlenie. W razie potrzeby sygnalizacji stanu pracy można wykorzystać styki pomocnicze 2NO+2NC do sterowania oddzielnymi lampkami.
• Jaki jest stopień ochrony stycznika? Producent nie deklaruje konkretnego stopnia IP w podanych danych. Typowo aparatura modułowa montowana w rozdzielnicy charakteryzuje się stopniem ochrony IP20 od strony czołowej; szczegółowe informacje znajdują się w dokumentacji technicznej.
• Czy stycznik nadaje się do przełączania w trybie DC? Stycznik został zaprojektowany dla prądu przemiennego (AC-3e). Do zastosowań DC należy dobrać odpowiedni model z homologacją do pracy prądu stałego – ten egzemplarz nie jest do tego przewidziany.
