Stycznik AC-3e, 16 A/7,5 kW/400V, 3-biegunowy, AC 230V, 50/60Hz,2NO+2NC,przyłącze śrubowe | 3RT2018-1CP04-3MA0 Siemens

Alternatywny kod produktu: 3RT20181CP043MA0

Opis i Kluczowe Cechy

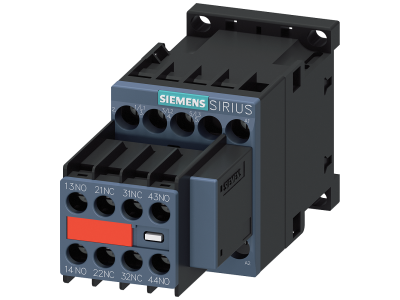

Stycznik mocy Siemens SIRIUS 3RT2 o symbolu 3RT2018-1CP04-3MA0 to urządzenie przeznaczone do przełączania silników w kategorii AC-3e. Oferuje prąd znamionowy 16 A i moc 7,5 kW przy 400 V, co zapewnia bezpieczną i niezawodną pracę w obwodach silnikowych. Wyposażony w cewkę sterującą AC 230 V oraz wbudowane styki pomocnicze 2NO+2NC. Kompaktowa budowa i przednie przyłącza śrubowe ułatwiają montaż i okablowanie.

• Prąd znamionowy AC-3e: 16 A – umożliwia bezpieczne przełączanie silników o mocy do 7,5 kW (przy 400 V) bez ryzyka przegrzania styków.
• Napięcie cewki sterującej: AC 230 V, 50/60 Hz – kompatybilność z typowymi instalacjami sterowniczymi, łatwe wysterowanie z przekaźników i PLC.

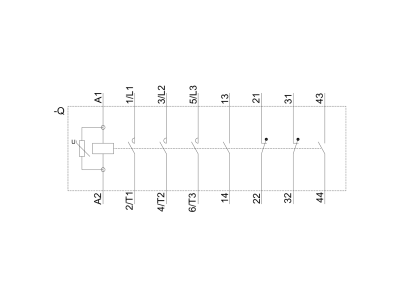

• Wbudowane styki pomocnicze: 2NO+2NC – redukują potrzebę stosowania dodatkowych łączników, upraszczają konstrukcję sterowania i sygnalizacji.
• Przyłącze śrubowe – trwałe i pewne połączenie przewodów, odporne na wibracje, łatwe w serwisie.
• Kompaktowa budowa – oszczędność miejsca w rozdzielnicy, łatwa integracja z innymi komponentami systemu SIRIUS.
• Gotowość do silników IE3/IE4 – przystosowany do współpracy z nowoczesnymi, energooszczędnymi silnikami o wysokiej sprawności.

Zgodność z Normami

Stycznik spełnia wymagania norm IEC oraz posiada dopuszczenia UL/CSA, co gwarantuje bezpieczną pracę zgodną z międzynarodowymi standardami. Produkt oznaczony jest certyfikatem CE.

Zastosowanie

Stycznik SIRIUS 3RT2 znajduje zastosowanie w szerokim zakresie układów sterowania silnikami i odbiornikami w przemyśle oraz automatyce budynkowej.

• Sterowanie silnikami w maszynach przemysłowych, wentylatorach, pompach i sprężarkach (kategoria AC-3e).
• Realizacja rozruchu bezpośredniego i przełączania gwiazda-trójkąt w instalacjach elektrycznych.
• Automatyka budynkowa – sterowanie oświetleniem, klimatyzacją i systemami wentylacyjnymi.
• Współpraca z systemami AS-Interface i IO-Link w ramach modułowego systemu SIRIUS, umożliwiająca prostą komunikację z nadrzędnym sterownikiem.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i sterowania. Przyłącza śrubowe dokręcaj momentem podanym w dokumentacji producenta, a przekrój przewodów dobierz odpowiednio do prądu znamionowego (16 A).

FAQ

• Czy stycznik posiada wbudowane styki pomocnicze? Tak, wyposażony jest w dwa styki NO i dwa NC, co pozwala na realizację podstawowych funkcji sygnalizacji i blokad bez konieczności stosowania dodatkowych łączników.
• Jaki jest stopień ochrony stycznika? Producent nie podaje wprost stopnia IP – standardowo dla aparatury montowanej w rozdzielnicach przyjmuje się IP20. W celu uzyskania szczegółowych informacji prosimy o sprawdzenie dokumentacji technicznej.
• Czy stycznik jest przystosowany do pracy z silnikami IE3/IE4? Tak, urządzenie oznaczone jest jako IE3/IE4 ready, co oznacza zgodność z nowoczesnymi silnikami o wysokiej sprawności energetycznej.
