Stycznik AC-3, 16 A/7,5 kW/400V, 3-biegunowy, DC 24V, 1NC, przyłącze śrubowe | 3RT2018-1UB42 Siemens

Alternatywny kod produktu: 3RT20181UB42

Opis i Kluczowe Cechy

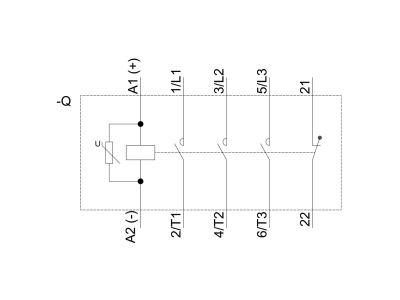

Stycznik mocy Siemens SIRIUS 3RT2018-1UB42 w wykonaniu AC-3/AC-3e, 3-biegunowy, o prądzie znamionowym 16 A i mocy 7,5 kW przy 400 V, wyposażony w cewkę DC 24 V, zestyk pomocniczy 1 NC oraz przyłącze śrubowe. Urządzenie należy do modułowego systemu SIRIUS, łącząc kompaktową budowę z wysoką niezawodnością styku. Zintegrowany warystor chroni przed przepięciami, a uniwersalne dopuszczenia ułatwiają stosowanie w aplikacjach na całym świecie.

• Prąd AC-3 16 A / moc 7,5 kW (400 V): Gwarantuje bezpieczną pracę przy załączaniu i wyłączaniu silników o znacznym obciążeniu bez ryzyka przegrzania styków.
• Napięcie cewki DC 24 V: Umożliwia bezpośrednie sterowanie z układów automatyki niskiego napięcia, eliminując konieczność stosowania dodatkowych zasilaczy AC/DC.
• Zestyk pomocniczy 1 NC: Pozwala na realizację sygnalizacji położenia stycznika lub blokady w układach sterowania bez potrzeby montażu dodatkowego modułu.
• Przyłącze śrubowe: Zapewnia pewne i trwałe połączenie przewodów w warunkach przemysłowych oraz ułatwia prace serwisowe.
• Wbudowany warystor: Tłumi przepięcia łączeniowe na cewce, chroniąc układy sterownicze i wydłużając żywotność stycznika.

Zgodność z Normami

Stycznik spełnia wymagania norm międzynarodowych IEC oraz standardów UL/CSA. Jest gotowy do współpracy z silnikami o efektywności IE3/IE4. Posiada certyfikację CE, co potwierdza zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Dzięki parametrom AC-3 i kompaktowej obudowie S00 stycznik znajduje zastosowanie w rozdzielnicach sterowniczych i szafach automatyki. Polecany szczególnie do obwodów silnikowych małej i średniej mocy.

• Załączanie i wyłączanie silników trójfazowych – pompy, wentylatory, podajniki.
• Sterowanie odbiornikami rezystancyjnymi, np. grzałkami, w systemach grzewczych przemysłowych.
• Współpraca z przekaźnikami czasowymi, termikami i modułami komunikacyjnymi (AS‑I, IO‑Link) w ramach systemu SIRIUS.
• Automatyka budynkowa – sterowanie siłownikami, bramami, klimatyzatorami w szafach sterowniczych.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Stycznik montuje się na szynie TH35 (DIN) w pozycji pionowej. Moment dokręcania zacisków śrubowych należy stosować zgodnie z dokumentacją producenta, a przekrój przewodów dobrać do rzeczywistego prądu obciążenia (zalecany 1,5–4 mm² dla 16 A).

FAQ

• Jakie jest napięcie cewki tego stycznika? Stycznik 3RT2018-1UB42 wyposażono w cewkę prądu stałego o napięciu znamionowym 24 V DC.
• Czy stycznik posiada wbudowaną ochronę przeciwprzepięciową? Tak, producent zintegrował warystor bezpośrednio na cewce, co tłumi przepięcia łączeniowe bez konieczności stosowania zewnętrznych elementów.
• Jaki typ przyłącza zastosowano w tym modelu? Stycznik wyposażono w przyłącze śrubowe (śruby pod krzyżak). Umożliwia ono szybki i pewny montaż przewodów w warunkach przemysłowych.
