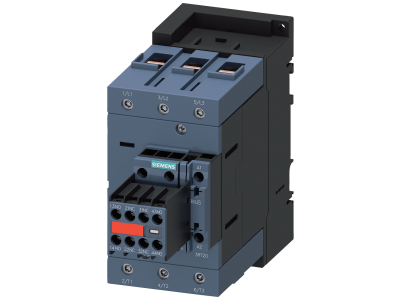

Stycznik AC-3, 110 A/55 kW/400V, 3-biegunowy, AC/DC 20-33V, 2NO+2NC, przyłącze śrubowe | 3RT2047-1NB34-3MA0 Siemens

Alternatywny kod produktu: 3RT20471NB343MA0

Opis i Kluczowe Cechy

Stycznik mocy Siemens SIRIUS 3RT2, model 3RT2047-1NB34-3MA0, to trzybiegunowe urządzenie kategorii AC-3/AC-3e o prądzie znamionowym 110 A i mocy 55 kW przy 400 V. Przeznaczony do przełączania silników, zapewnia bezpieczną i niezawodną pracę w obwodach o znacznym obciążeniu. Zintegrowany warystor chroni cewkę przed przepięciami, a dwa zestawy styków pomocniczych NO i NC rozszerzają możliwości sterowania i sygnalizacji. Przyłącze śrubowe wielkości S3 gwarantuje pewne i trwałe połączenie przewodów.

• Prąd znamionowy 110 A (AC-3/AC-3e): Umożliwia bezpieczne przełączanie silników o dużym poborze prądu bez ryzyka przegrzania styków.
• Moc 55 kW przy 400 V: Dopasowany do zasilania silników indukcyjnych w instalacjach przemysłowych i komercyjnych.
• Zintegrowany warystor: Tłumi przepięcia na cewce, zwiększając trwałość stycznika i kompatybilność z układami sterowania.
• Styki pomocnicze 2NO+2NC zamontowane na stałe: Umożliwiają łatwą sygnalizację stanu pracy i realizację złożonych sekwencji sterowania bez dodatkowych akcesoriów.
• Przyłącze śrubowe wielkości S3: Zapewnia pewny montaż przewodów – idealne do aplikacji wymagających wysokiej odporności na wibracje i obciążenia mechaniczne.

Zgodność z Normami

Stycznik jest dopuszczony na całym świecie, m.in. zgodny z normami IEC oraz UL/CSA. Posiada certyfikację CE i jest gotowy do pracy w systemach z silnikami IE3/IE4. Nie podano konkretnych numerów norm w dokumentacji produktu.

Zastosowanie

Stycznik SIRIUS 3RT2 został zaprojektowany do przełączania silników w różnych środowiskach przemysłowych. Sprawdza się w układach rozruchu bezpośredniego, gwiazda-trójkąt oraz sterowaniu falownikowym.

• Sterowanie silnikami asynchronicznymi w maszynach produkcyjnych, pompach i wentylatorach.
• Impulsy do przekaźników, styczników pomocniczych oraz wejść sterowników PLC.
• Automatyka budynkowa – przełączanie obciążeń w szafach rozdzielczych.
• Sygnalizacja stanu pracy w panelach operatorskich (dzięki stykom pomocniczym NO/NC).

Wskazówki Montażowe

Montaż i podłączenie może wykonywać wyłącznie wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Stycznik mocuje się na szynie TH35 lub płycie montażowej. Momenty dokręcania śrub oraz dobór przekroju przewodów należy przeprowadzić zgodnie z dokumentacją producenta i obowiązującymi normami (np. odpowiednio do prądu 110 A).

FAQ

• Czy stycznik ma podświetlenie? W danych produktu nie uwzględniono podświetlenia. Stycznik nie posiada wbudowanego źródła światła.
• Jaki jest stopień ochrony stycznika? Producent nie podaje konkretnego stopnia IP. W warunkach normalnej pracy aparatury w rozdzielnicy przyjmuje się standardowo IP20.
• W jakim trybie pracy pracuje styk główny? Stycznik jest przystosowany do kategorii AC-3 (oraz AC-3e) – przełączanie silników z rozruchem i wybiegiem. Cewka sterowana jest napięciem AC/DC 20-33 V (50/60 Hz).
