Stycznik,AC-3,110A/55kW/400V,3-bieg.,AC230V/50Hz,1NO+1NC,Przyłącze śrubowe / przyłącze sprężynowe | 3RT2047-3AP00 Siemens

Alternatywny kod produktu: 3RT20473AP00

Opis i Kluczowe Cechy

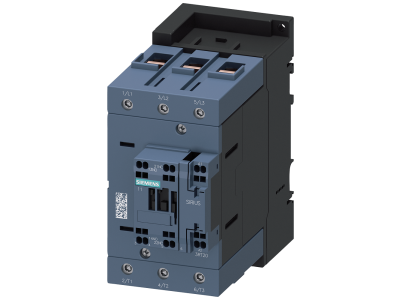

Stycznik mocy Siemens SIRIUS 3RT2047-3AP00 (wielkość S3) to urządzenie kategorii AC-3 przeznaczone do przełączania silników indukcyjnych. Prąd znamionowy 110 A w kategorii AC-3 oraz moc silnika 55 kW przy napięciu 400 V gwarantują niezawodną pracę w wymagających obwodach przemysłowych. Trzybiegunowy stycznik zasilany napięciem AC 230 V / 50 Hz wyposażono w zestyk pomocniczy 1NO + 1NC. Obwód główny podłączany jest za pomocą sprawdzonych przyłączy śrubowych, a obwód sterowniczy i pomocniczy – za pomocą bezobsługowych przyłączy sprężynowych.

• Kategoria AC-3, prąd 110 A: Bezpieczne przełączanie silników indukcyjnych o wysokim prądzie rozruchowym bez ryzyka przegrzania styków.
• Moc silnika 55 kW / 400 V: Efektywne sterowanie dużymi odbiornikami, takimi jak pompy, wentylatory czy sprężarki.
• Przyłącze śrubowe (obwód główny) + przyłącze sprężynowe (obwód sterowniczy): Solidne połączenie główne i szybkie, odporne na wibracje okablowanie obwodów pomocniczych.
• Zestyki pomocnicze 1NO + 1NC: Ułatwiają integrację z układami sterowania, sygnalizacji lub PLC bez potrzeby stosowania dodatkowych modułów.
• Napięcie cewki AC 230 V / 50 Hz: Standardowe napięcie w instalacjach przemysłowych i bytowych – prosty dobór do istniejącej infrastruktury.

Zgodność z Normami

Stycznik 3RT2047-3AP00 spełnia wymagania norm międzynarodowych (m.in. IEC, UL/CSA) oraz posiada certyfikat CE. Urządzenie jest gotowe do pracy z silnikami o klasie sprawności IE3 i IE4. Dopuszczenie na całym świecie umożliwia stosowanie zarówno w Europie, jak i w Ameryce Północnej.

Zastosowanie

Stycznik został zaprojektowany z myślą o profesjonalnych instalacjach przemysłowych i automatyce budynkowej. Dzięki parametrom AC-3 i kompaktowej wielkości S3 sprawdza się w następujących scenariuszach:

• Bezpośrednie sterowanie trójfazowymi silnikami indukcyjnymi w maszynach, pompach, wentylatorach i sprężarkach.
• Łączenie obwodów odbiornika w rozdzielnicach głównych i podrozdzielnicach w przemyśle oraz infrastrukturze.
• Integracja z systemami PLC, przekaźnikami programowalnymi lub interfejsami AS-i / IO-Link w celu zdalnego załączania i wyłączania.
• Zastosowania w automatyce budynkowej (klimatyzacja, windy, kurtyny powietrzne) wymagające dużej mocy i niezawodności łączeń.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP do pracy przy urządzeniach elektrycznych. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Momenty dokręcania zacisków oraz przekroje przewodów należy dobrać zgodnie z dokumentacją techniczną producenta – nieprzestrzeganie tych zaleceń grozi uszkodzeniem stycznika i utratą gwarancji.

FAQ

• Czy stycznik może pracować z cewką zasilaną napięciem stałym (DC)? Nie. Cewka jest zaprojektowana wyłącznie na napięcie przemienne AC 230 V / 50 Hz. Podanie napięcia stałego może spowodować uszkodzenie uzwojenia lub brak prawidłowego zadziałania.
• Do jakich zastosowań przeznaczona jest kategoria AC-3? Kategoria AC-3 jest dedykowana do przełączania silników indukcyjnych (rozruch, wybieg), gdzie występuje duży prąd rozruchowy. Do obciążeń rezystancyjnych (np. grzałki) zaleca się kategorię AC-1.
• Ile styków pomocniczych posiada stycznik 3RT2047-3AP00? Stycznik wyposażono w jeden zestyk normalnie otwarty (NO) i jeden normalnie zamknięty (NC). Służą one do sygnalizacji stanu pracy lub integracji z układem sterowania.
