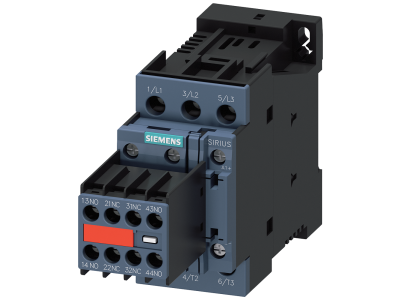

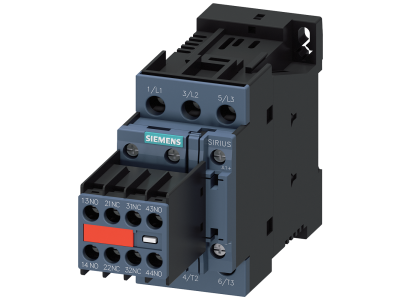

Stycznik AC-3, 12 A/5,5 kW/400V, 3-biegunowy, DC 24V, 2NO+2NC, przyłącze śrubowe | 3RT2024-1BB44-3MA0 Siemens

Alternatywny kod produktu: 3RT20241BB443MA0

Opis i Kluczowe Cechy

Stycznik mocy Siemens SIRIUS 3RT2 o symbolu 3RT2024-1BB44-3MA0 to urządzenie kategorii AC-3 przeznaczone do przełączania silników. Posiada prąd znamionowy 12 A, moc 5,5 kW przy 400 V, trzy bieguny oraz cewkę sterującą DC 24 V. Wyposażony w zestyk pomocnicze 2NO+2NC zamontowane na stałe (brak możliwości doposażenia w bezpiecznik przepięciowy). Wielkość S0. Przyłącze śrubowe zapewnia trwałe i pewne połączenie przewodów.

• Prąd znamionowy AC-3: 12 A – gwarantuje bezpieczną pracę w obwodach silnikowych o znacznym obciążeniu, bez ryzyka przegrzania styków.
• Moc załączania: 5,5 kW przy 400 V – umożliwia sterowanie trójfazowych silników indukcyjnych średniej mocy w standardowych instalacjach przemysłowych.
• Napięcie cewki: DC 24 V – bezpieczne napięcie sterujące, powszechnie stosowane w automatyce i układach PLC.
• Zestyki pomocnicze: 2NO+2NC wbudowane na stałe – redukują konieczność montażu dodatkowych łączników, upraszczają okablowanie i zwiększają niezawodność układu.
• Przyłącze śrubowe – zapewnia trwałe i odporne na wibracje połączenie przewodów, łatwe w serwisie i kontroli.

Zgodność z Normami

Stycznik spełnia wymagania norm międzynarodowych (IEC, UL/CSA) oraz jest przystosowany do pracy z silnikami o klasie sprawności IE3/IE4 (IE3/IE4ready). Posiada certyfikat CE. Urządzenie jest częścią modułowego systemu SIRIUS z fabrycznie testowanymi kombinacjami.

Zastosowanie

Stycznik SIRIUS 3RT2 przeznaczony jest do przełączania silników trójfazowych oraz innych odbiorników indukcyjnych w kategorii AC-3. Sprawdza się w rozdzielnicach sterowniczych i szafach automatyki przemysłowej i budynkowej.

• Bezpośrednie załączanie i wyłączanie silników trójfazowych o mocy do 5,5 kW (400 V).
• Sterowanie stycznikami za pośrednictwem przekaźników lub wyjść PLC (cewka DC 24 V).
• Zastosowanie w układach automatyki budynkowej i przemysłowej, gdzie wymagana jest wysoka trwałość łączeniowa i kompaktowa budowa.
• Sygnalizacja stanu pracy za pomocą zestyków pomocniczych 2NO+2NC.

Wskazówki Montażowe

Montaż na szynie TH35 (DIN) w rozdzielnicy. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie. Wszelkie prace może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przekrój przewodów dobrać zgodnie z obciążeniem prądowym (max 12 A). Moment dokręcania śrub przyłączeniowych – zgodnie z dokumentacją producenta. Zaleca się stosowanie końcówek kablowych.

FAQ

• Czy stycznik posiada podświetlenie? Nie, stycznik nie ma wbudowanego podświetlenia. Stan pracy można sygnalizować za pomocą zestyków pomocniczych lub zewnętrznych lampek sygnalizacyjnych.
• Jaki jest stopień ochrony? Standardowo dla aparatury modułowej montowanej w rozdzielnicach przyjmuje się stopień ochrony IP20 (osłona przed dostępem do części niebezpiecznych).
• Czy stycznik może pracować w trybie ciągłym obciążenia rezystancyjnego? Stycznik przeznaczony jest do kategorii AC-3 (załączanie/wyłączanie silników w ruchu). Do pracy ciągłej z obciążeniem rezystancyjnym (np. grzałki) zaleca się kategorię AC-1.
