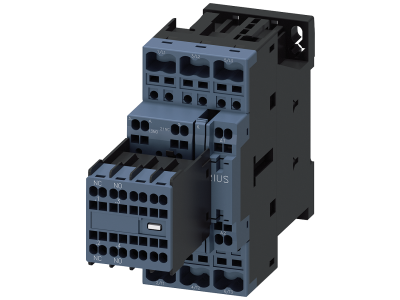

Stycznik AC-3e, 12 A/5,5 kW/400V, 3-biegunowy, AC 230V/50Hz, 2NO+2NC, przyłącze sprężynowe | 3RT2024-2AP04 Siemens

Alternatywny kod produktu: 3RT20242AP04

Opis i Kluczowe Cechy

Stycznik mocy Siemens SIRIUS 3RT2 o symbolu 3RT2022-4AP04 to trójbiegunowe urządzenie przeznaczone do przełączania silników w kategorii AC-3e. Oferuje prąd znamionowy 12 A przy mocy 5,5 kW i napięciu 400 V, co zapewnia bezpieczne i niezawodne sterowanie odbiornikami o znacznym obciążeniu. Cewka sterowana napięciem AC 230 V/50 Hz oraz wbudowane styki pomocnicze 2NO+2NC zwiększają elastyczność aplikacji. Przyłącze sprężynowe umożliwia szybki i bezobsługowy montaż odporny na wibracje.

• Kategoria AC-3e, prąd 12 A, moc 5,5 kW/400 V: Optymalne parametry do bezpośredniego rozruchu silników indukcyjnych – wysoka niezawodność styku bez ryzyka przegrzania.
• Trzy bieguny główne (3-biegunowy): Kompletne przełączanie wszystkich faz w obwodzie silnika, zapewniające bezpieczną pracę układu.
• Cewka AC 230 V/50 Hz: Standardowe napięcie sterowania w instalacjach niskiego napięcia – łatwe wpięcie do istniejących układów sterowniczych.
• Styki pomocnicze 2NO+2NC: Wbudowane łączniki pomocnicze umożliwiają sygnalizację stanu pracy, realizację blokad czy pętli sprzężenia zwrotnego bez potrzeby stosowania dodatkowych modułów.
• Przyłącze sprężynowe: Montaż bez użycia narzędzi, odporny na wibracje i wstrząsy – skraca czas instalacji i eliminuje konieczność ponownego dokręcania.

Zgodność z Normami

Stycznik spełnia wymagania międzynarodowych norm IEC oraz UL/CSA, co potwierdza jego dopuszczenie na rynkach globalnych. Posiada certyfikat CE i jest przystosowany do pracy z silnikami o klasie sprawności IE3/IE4. Każde urządzenie jest fabrycznie testowane w kombinacjach z innymi elementami systemu SIRIUS.

Zastosowanie

Stycznik 3RT2022-4AP04 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne załączanie i wyłączanie silników oraz odbiorników indukcyjnych w układach automatyki przemysłowej i budynkowej.

• Sterowanie silnikami pomp, wentylatorów, sprężarek i napędów przenośników w instalacjach przemysłowych.
• Łączenie obwodów odbiorników w szafach sterowniczych rozdzielni niskiego napięcia.
• Realizacja impulsów sterujących dla przekaźników, styczników większej mocy oraz wejść PLC w układach automatyki.
• Budowa odgałęzień odbiornika w systemie modułowym SIRIUS z możliwością łączenia z łącznikami pomocniczymi, wyzwalaczami i modułami komunikacyjnymi.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest odciążony. Przekrój przewodów dobierz zgodnie z obowiązującymi normami do prądu znamionowego 12 A – w przypadku przyłącza sprężynowego stosuj przewody o odpowiedniej sztywności (zalecane linki z końcówkami tulejkowymi). Moment dokręcania (jeśli dotyczy) – postępuj zgodnie z dokumentacją producenta. Po montażu sprawdź poprawność połączeń i działanie styków pomocniczych.

FAQ

• Jaka jest kategoria użytkowania tego stycznika? Stycznik oznaczony jest kategorią AC-3e, czyli przeznaczony do przełączania silników indukcyjnych z rozruchem bezpośrednim (rozruch i wybieg). Prąd znamionowy 12 A dotyczy właśnie tej kategorii.
• Czy przyłącze sprężynowe wymaga specjalnych narzędzi? Nie – przyłącze sprężynowe umożliwia szybkie i bezobsługowe podłączenie przewodów bez użycia śrubokręta. Wystarczy wcisnąć dźwignię, włożyć przewód i zwolnić – połączenie jest trwałe i odporne na wibracje.
• Jakie jest napięcie cewki i czy jest dostępna wersja DC? Podany model wyposażony jest w cewkę na napięcie AC 230 V/50 Hz. W ofercie serii 3RT2 dostępne są również wersje z cewką DC oraz inne napięcia sterowania – szczegóły sprawdź w karcie katalogowej producenta.
