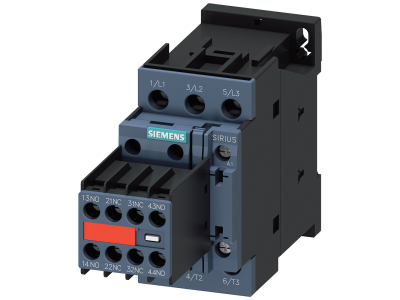

Stycznik AC-3e, 12 A/5,5 kW/400V, 3-biegunowy, AC 230V, 50/60Hz,2NO+2NC,przyłącze śrubowe | 3RT2024-1CL24-3MA0 Siemens

Alternatywny kod produktu: 3RT20241CL243MA0

Opis i Kluczowe Cechy

Stycznik AC-3e o symbolu 3RT2024-1CL24-3MA0 to 3-biegunowe urządzenie przeznaczone do przełączania silników. Prąd znamionowy 12 A i moc 5,5 kW przy napięciu 400 V zapewniają bezpieczną pracę w obwodach silnikowych o znacznym obciążeniu. Cewka sterująca na napięcie AC 230 V, 50/60 Hz, oraz wbudowane styki pomocnicze 2NO+2NC zwiększają elastyczność aplikacji. Przyłącze śrubowe gwarantuje pewne i trwałe połączenie przewodów.

• Kategoria użytkowania AC-3e (12 A / 5,5 kW przy 400 V): optymalne parametry do bezpośredniego przełączania silników trójfazowych z rozruchem i hamowaniem – wysoka niezawodność styków przy prądach rozruchowych.
• 3 bieguny główne: kompletne załączanie i odłączanie trzech faz, niezbędne w typowych zastosowaniach silnikowych w sieci 400 V.
• Cewka sterująca AC 230 V, 50/60 Hz: uniwersalne napięcie sterowania dostępne w standardowych instalacjach przemysłowych; niski pobór mocy cewki.

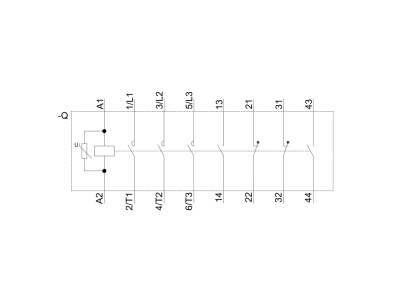

• Styki pomocnicze 2NO+2NC: gotowe do sygnalizacji stanu załączenia, blokad krzyżowych lub sterowania sekwencyjnego – eliminuje potrzebę montażu dodatkowego modułu styków przy podstawowych funkcjach.
• Przyłącze śrubowe: bezpieczny i powtarzalny zacisk dla przewodów miedzianych – łatwy montaż w szafie sterowniczej bez konieczności stosowania specjalnych narzędzi.

Zgodność z Normami

Stycznik jest zaprojektowany zgodnie z wymaganiami europejskich norm dotyczących łączników elektrycznych (seria IEC/EN). Posiada certyfikację CE potwierdzającą spełnienie zasadniczych wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Produkt przeznaczony do stosowania w obwodach o napięciu do 400 V AC.

Zastosowanie

Dzięki parametrom AC-3e oraz wbudowanym stykom pomocniczym stycznik sprawdzi się w wielu układach sterowania i automatyki przemysłowej:

• Bezpośrednie przełączanie silników trójfazowych (np. pomp, wentylatorów, sprężarek) o mocy do 5,5 kW przy 400 V.
• Sterowanie odbiornikami rezystancyjnymi (grzałki, piece) w obwodach trójfazowych, gdzie wymagana jest kategoria użytkowania AC-1.
• Praca w układach rozdzielczych jako stycznik główny z sygnalizacją stanu przez styki pomocnicze (np. dla PLC lub lamp kontrolnych).
• Budowa sekwencyjnych układów załączania w maszynach produkcyjnych – styki NC umożliwiają realizację blokad bezpieczeństwa.

Wskazówki Montażowe

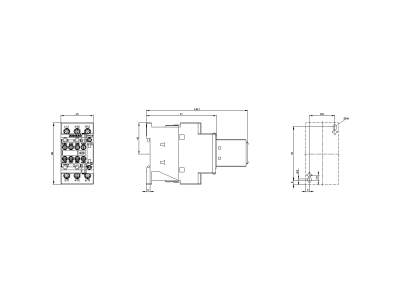

Montaż i podłączenie stycznika może być wykonane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicach i szafach sterowniczych. Przed rozpoczęciem jakichkolwiek prac bezwzględnie odłącz napięcie zasilania oraz sterowania. Momenty dokręcania śrub zacisków należy stosować zgodnie z dokumentacją producenta (nie przekraczać wartości podanych na obudowie lub w karcie katalogowej). Przekrój przewodów doprowadzających należy dobrać do prądu znamionowego 12 A oraz warunków montażu (miedź, izolacja PVC). Dla przewodów linkowych zaleca się stosowanie tulejek kablowych.

FAQ

• Jakie napięcie cewki ma ten stycznik? Cewka sterująca jest przystosowana do napięcia AC 230 V, 50/60 Hz. Nie nadaje się do pracy przy napięciu stałym (DC) ani innych wartościach AC.
• Czy stycznik posiada wbudowane styki pomocnicze? Tak, w standardzie wyposażony jest w styki pomocnicze 2NO+2NC (2 zwierne i 2 rozwierne). Ich obciążalność prądowa dla obwodów sygnalizacyjnych jest wystarczająca do współpracy z przekaźnikami małej mocy i wejściami PLC.
• Jaka jest maksymalna moc silnika, jaki można przełączać? W kategorii AC-3 przy napięciu 400 V maksymalna moc silnika wynosi 5,5 kW (prąd znamionowy 12 A). Dla silników o wyższej mocy należy dobrać stycznik o większym obciążeniu.
