Stycznik AC-3, 12 A/5,5 kW/400V, 3-biegunowy, DC 24V, 1NC, przyłącze sprężynowe | 3RT2017-2FB42 Siemens

Alternatywny kod produktu: 3RT20172FB42

Opis i Kluczowe Cechy

Stycznik mocy AC-3 sygnowany marką Siemens, model 3RT2017-2FB42, to element systemu SIRIUS przeznaczony do łączenia silników indukcyjnych. Dzięki prądzie znamionowym 12 A i mocy załączanej 5,5 kW przy 400 V AC zapewnia niezawodną pracę w aplikacjach przemysłowych. Cewka zasilana napięciem stałym 24 V DC wyposażona jest w zintegrowaną diodę tłumiącą przepięcia, co ułatwia współpracę ze sterownikami PLC. Kompaktowa wielkość S00 oraz szybkie przyłącze sprężynowe skracają czas montażu i redukują koszty okablowania.

• Prąd znamionowy 12 A w kategorii AC-3 / moc 5,5 kW przy 400 V AC: umożliwia bezpieczne przełączanie silników indukcyjnych o znacznym obciążeniu, bez ryzyka przegrzania styków.

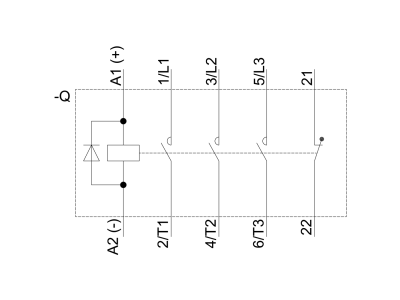

• Cewka DC 24 V ze zintegrowaną diodą: zapewnia cichą pracę i ochronę przed przepięciami, idealna do bezpośredniego sterowania z wyjść PLC.
• Zestyk pomocniczy 1 NC (rozwierny): pozwala na sygnalizację stanu załączenia lub realizację prostych układów blokad.
• Przyłącze sprężynowe (push-in): umożliwia szybkie, bezobsługowe i odporne na wibracje podłączenie przewodów bez użycia narzędzi.
• Modułowy system SIRIUS (wielkość S00): gwarantuje kompatybilność z szeroką gamą łączników pomocniczych, modułów funkcyjnych i systemów zasilania, redukując nakłady okablowania.

Zgodność z Normami

Stycznik jest dopuszczony do stosowania zgodnie z międzynarodowymi normami IEC oraz UL/CSA, co potwierdza jego bezpieczeństwo i niezawodność w instalacjach na całym świecie. Ponadto urządzenie przystosowano do współpracy z silnikami klasy sprawności IE3 i IE4 (IE3/IE4 ready), spełniając wymagania nowoczesnych standardów efektywności energetycznej.

Zastosowanie

Stycznik 3RT2017-2FB42 dedykowany jest do łączenia i odłączania odbiorników w obwodach prądu przemiennego, szczególnie silników indukcyjnych. Sprawdza się w następujących scenariuszach:

• Sterowanie silnikami pomp, wentylatorów, sprężarek i taśmociągów w przemyśle.
• Automatyka budynkowa – załączanie klimatyzatorów, central wentylacyjnych i bram.
• Impulsowanie większych styczników lub przekaźników w układach kaskadowych.
• Sygnalizacja stanu pracy urządzeń za pomocą zestyku pomocniczego 1 NC.

Wskazówki Montażowe

Montaż i podłączenie stycznika mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy. Przyłącza sprężynowe akceptują przewody o przekroju dobranym do prądu znamionowego – szczegółowe dane znajdują się w dokumentacji producenta. Moment dokręcania (jeśli dotyczy) należy stosować zgodnie z instrukcją. Po zakończeniu montażu sprawdź poprawność połączeń i działanie zabezpieczeń.

FAQ

• Czy stycznik ma podświetlenie? Nie – stycznik nie posiada podświetlenia. Stan załączenia można odczytać za pomocą zestyku pomocniczego 1 NC lub dedykowanego wskaźnika (akcesorium).
• Jaki jest stopień ochrony (IP) stycznika? Producent nie podaje konkretnego stopnia ochrony. Montaż w rozdzielnicy z obudową o odpowiednim IP (np. IP20) zapewnia ochronę przed przypadkowym dotykiem.
• W jakiej kategorii pracy działa stycznik? Stycznik przeznaczony jest do kategorii AC-3 (łączenie silników indukcyjnych z wirnikiem klatkowym). Parametry łączeniowe to 12 A / 5,5 kW przy napięciu 400 V AC.
