Stycznik AC-3, 12 A/5,5 kW/400V, 3-biegunowy, DC 24V, 1NC, przyłącze śrubowe | 3RT2017-1FB42 Siemens

Alternatywny kod produktu: 3RT20171FB42

Opis i Kluczowe Cechy

Stycznik mocy Siemens SIRIUS 3RT2017-1FB42 to 3‑biegunowe urządzenie przeznaczone do przełączania silników w kategorii AC-3/AC-3e. Prąd znamionowy 12 A oraz moc 5,5 kW przy napięciu 400 V gwarantują bezpieczną i niezawodną pracę w standardowych obwodach silnikowych. Zintegrowana dioda tłumi przepięcia na cewce DC 24 V, co wydłuża żywotność stycznika i chroni układ sterowania. Dodatkowy styk pomocniczy 1 NC umożliwia realizację funkcji sygnalizacji stanu lub blokady bez konieczności stosowania zewnętrznych modułów. Przyłącze śrubowe zapewnia pewne i trwałe połączenie przewodów. Wielkość obudowy S00 to kompaktowa konstrukcja oszczędzająca miejsce w rozdzielnicy.

• Prąd znamionowy 12 A (AC-3): bezpieczna praca w obwodach silnikowych o znacznym obciążeniu bez ryzyka przegrzania styków.
• Moc 5,5 kW / 400 V: możliwość sterowania silnikami o mocy do 5,5 kW bez przeciążania zespołów łączeniowych.
• Napięcie cewki DC 24 V: niskonapięciowe sterowanie zgodne z popularnymi systemami automatyki, zintegrowana dioda zabezpiecza elementy półprzewodnikowe w sterownikach.
• Styk pomocniczy 1 NC: umożliwia sygnalizację stanu załączenia lub blokadę innych urządzeń bez dodatkowych łączników.
• Przyłącze śrubowe: szybki i pewny montaż przewodów, wysoka odporność na wibracje i stabilność mechaniczna połączeń.

Zgodność z Normami

Stycznik należy do modułowego systemu SIRIUS producenta Siemens i spełnia wymagania międzynarodowych norm IEC oraz UL/CSA. Posiada certyfikację CE. Konstrukcja jest przygotowana do pracy z silnikami o klasie sprawności IE3/IE4, co gwarantuje zgodność z aktualnymi wymaganiami efektywności energetycznej.

Zastosowanie

Stycznik 3RT2017-1FB42 jest uniwersalnym elementem wykonawczym w instalacjach przemysłowych i budynkowych, szczególnie w aplikacjach wymagających załączania silników oraz sygnalizacji stanu. Sprawdza się w następujących scenariuszach:

• Załączanie i wyłączanie silników trójfazowych w układach rozruchów bezpośrednich (kategoria AC-3).
• Sterowanie odbiornikami indukcyjnymi (np. pompy, sprężarki, wentylatory) o mocy do 5,5 kW/400 V.
• Współpraca z przekaźnikami przeciążeniowymi i modułami komunikacyjnymi w ramach systemu SIRIUS (bezpośrednie połączenie, AS-i, IO-Link).
• Realizacja blokad i sygnalizacji w szafach sterowniczych za pomocą wbudowanego styku pomocniczego 1 NC.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania całej szafy sterowniczej. Urządzenie przystosowane jest do montażu na szynie DIN TH35 lub bezpośrednio na płycie montażowej (zgodnie z dokumentacją producenta). Przyłącza śrubowe dokręcaj momentem podanym w dołączonej instrukcji. Przekrój przewodów dobierz do prądu znamionowego 12 A oraz warunków obciążenia. Upewnij się, że zintegrowana dioda nie jest mostkowana przez zewnętrzne źródło napięcia stałego o odwrotnej polaryzacji.

FAQ

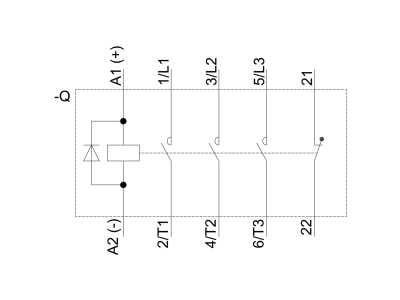

• Jaka jest funkcja zintegrowanej diody w styczniku? Dioda jest wbudowana równolegle do cewki DC 24 V i służy do tłumienia przepięć indukcyjnych powstających przy wyłączaniu cewki. Chroni ona elementy półprzewodnikowe sterownika (np. PLC) oraz zwiększa niezawodność samego stycznika.
• Czy stycznik 3RT2017-1FB42 może być używany do przełączania obwodów oświetleniowych? Stycznik jest zaprojektowany przede wszystkim do kategorii AC-3 (silniki). Można go stosować w obwodach oświetlenia żarowego i halogenowego o odpowiednim prądzie, jednak do obciążeń pojemnościowych (LED, świetlówki) zaleca się użycie styczników z kategorii AC-5a/AC-5b lub odpowiednich modułów. Sprawdź dane techniczne odbiornika.
• Jaki jest tryb pracy styku pomocniczego 1 NC? Styk 1 NC (normalnie zamknięty) jest zwarty w stanie niezałączenia stycznika i otwiera się po przyciągnięciu twornika. Umożliwia np. sygnalizację wyłączenia silnika, blokadę innych urządzeń w układzie bezpieczeństwa lub realizację pętli sprzężenia zwrotnego dla sterownika.
