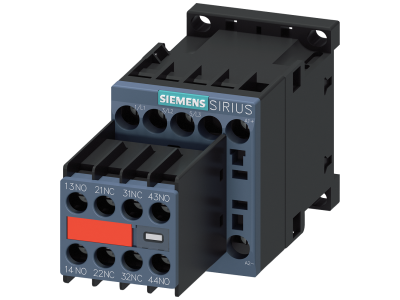

Stycznik AC-3e, 9 A/4 kW/400V, 3-biegunowy, DC 24V, 2NO+2NC, przyłącze śrubowe | 3RT2016-1FB44-3MA0 Siemens

Alternatywny kod produktu: 3RT20161FB443MA0

Opis i Kluczowe Cechy

Stycznik mocy SIRIUS 3RT2 (symbol 3RT2016-1FB44-3MA0) to trójbiegunowy stycznik kategorii AC-3e przeznaczony do przełączania silników indukcyjnych. Oferuje prąd znamionowy 9 A, moc 4 kW przy napięciu 400 V oraz cewkę sterowaną napięciem stałym 24 V. Wyposażono go w 2 zwierne i 2 rozwierne styki pomocnicze, co ułatwia budowę układów sterowania. Przyłącze śrubowe zapewnia trwałe i pewne połączenie przewodów.

• Kategoria użytkowa AC-3e: przystosowany do przełączania silników indukcyjnych w ruchu (rozruch, praca, zatrzymanie) bez ryzyka uszkodzenia styków.
• Prąd znamionowy 9 A (4 kW przy 400 V): umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, zapewniając rezerwę mocy dla typowych silników małej i średniej mocy.
• Cewka DC 24 V: pozwala na bezpośrednie sterowanie z układów niskiego napięcia stałego, np. sterowników PLC, bez konieczności dodatkowego zasilacza AC.

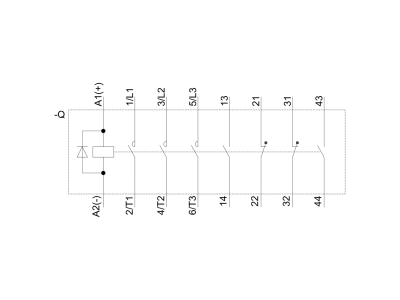

• Wbudowane styki pomocnicze 2NO+2NC: redukują potrzebę stosowania zewnętrznych łączników pomocniczych, upraszczają okablowanie i zwiększają funkcjonalność szafy sterowniczej.
• Przyłącze śrubowe: gwarantuje mechaniczną wytrzymałość i niską rezystancję połączenia, odporne na wibracje w środowisku przemysłowym.

Zgodność z Normami

Stycznik spełnia wymagania międzynarodowych norm IEC oraz UL/CSA, posiada certyfikację CE. Jest gotowy do współpracy z silnikami o klasie sprawności IE3 i IE4, co potwierdza jego zgodność z aktualnymi przepisami dotyczącymi efektywności energetycznej.

Zastosowanie

Stycznik 3RT2016-1FB44-3MA0 znajduje zastosowanie w sterowaniu silnikami elektrycznymi w instalacjach przemysłowych, budynkowych oraz w maszynach.

• Bezpośrednie załączanie i wyłączanie silników indukcyjnych w układach rozruchowych i sterowania.
• Sterowanie odbiornikami trójfazowymi (wentylatory, pompy, sprężarki) w szafach sterowniczych i rozdzielnicach.
• Współpraca z przekaźnikami przeciążeniowymi, stycznikami pomocniczymi oraz systemami automatyki w ramach modułowego systemu SIRIUS.
• Budowa obwodów sterowania z wykorzystaniem styków pomocniczych 2NO+2NC do sygnalizacji i logicznego sprzężenia.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową i normami. Zaciski śrubowe dokręcać momentem podanym w dokumentacji technicznej producenta. Należy zapewnić odpowiednią wentylację i odstępy montażowe zgodnie z instrukcją.

FAQ

• Czy stycznik posiada wbudowane podświetlenie? Nie, ten model nie jest wyposażony we wskaźnik świetlny. Stan załączenia można monitorować za pomocą zewnętrznej sygnalizacji podłączonej do styków pomocniczych.
• Jaki jest stopień ochrony IP? Producent nie podaje stopnia ochrony dla samego stycznika. Urządzenie przeznaczone jest do montażu w rozdzielnicy lub szafie sterowniczej, która zapewnia odpowiedni stopień ochrony przed pyłem i wilgocią.
• Dla jakiej kategorii użytkowej przeznaczone są styki główne? Styki główne certyfikowane są w kategorii AC-3e, co oznacza optymalne parametry do przełączania silników indukcyjnych (rozruch i zatrzymanie pod obciążeniem).
