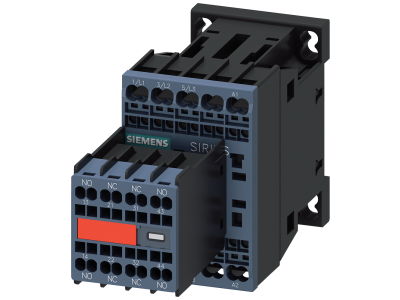

Stycznik AC-3, 9 A/4 kW/400V, 3-biegunowy, DC 24V, 2NO+2NC, przyłącze sprężynowe | 3RT2016-2BB44-3MA0 Siemens

Alternatywny kod produktu: 3RT20162BB443MA0

Opis i Kluczowe Cechy

Stycznik mocy Siemens 3RT2016-2BB44-3MA0 to urządzenie kategorii AC-3 o prądzie 9 A i mocy 4 kW przy 400 V, przeznaczone do przełączania silników trójfazowych. Wyposażony w cewkę DC 24 V, 3 bieguny główne oraz wbudowane na stałe zestyki pomocnicze 2NO+2NC. Dzięki przyłączu sprężynowemu okablowanie jest szybkie, bezobsługowe i odporne na wibracje. Kompaktowa obudowa w rozmiarze S00 pozwala zaoszczędzić miejsce w szafie sterowniczej.

• Prąd AC-3: 9 A / moc 4 kW przy 400 V: Bezpieczne przełączanie silników o znacznym obciążeniu, bez ryzyka przegrzania styków głównych.
• Cewka DC 24 V: Możliwość bezpośredniego sterowania z układów niskonapięciowych, przekaźników PLC lub zasilaczy 24 V DC.
• Zestyki pomocnicze 2NO+2NC wbudowane na stałe: Eliminują potrzebę dokupowania dodatkowych modułów, upraszczają instalację i oszczędzają miejsce.
• Przyłącze sprężynowe (Push-In): Szybki montaż przewodów bez użycia narzędzi, wysoka odporność na drgania i wstrząsy, bezobsługowa konstrukcja.
• Obudowa S00 (kompaktowa): Minimalna szerokość modułu, idealna do gęsto zabudowanych rozdzielnic i szaf sterowniczych.

Zgodność z Normami

Stycznik spełnia wymagania norm międzynarodowych IEC oraz UL/CSA. Jest przystosowany do współpracy z silnikami klasy IE3/IE4 (IE3/IE4‑ready). Posiada certyfikację CE, potwierdzającą zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Stycznik Siemens 3RT2016-2BB44-3MA0 dedykowany jest do przełączania silników trójfazowych w instalacjach przemysłowych i budynkowych. Dzięki wbudowanym zestykom pomocniczym oraz przyłączu sprężynowym doskonale sprawdza się w układach automatyki wymagających szybkiego montażu i niezawodności.

• Sterowanie silnikami w napędach pomp, wentylatorów, sprężarek i przenośników.
• Impulsowe załączanie i wyłączanie styczników głównych w rozdzielnicach sterowniczych.
• Praca w systemach automatyki budynkowej (HVAC, oświetlenie awaryjne) z napięciem sterowania 24 V DC.
• Budowa odgałęzień odbiorników w modułowym systemie SIRIUS – łączenie z innymi komponentami (przekaźniki, wyłączniki, interfejsy IO‑Link).

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Należy stosować przewody o przekroju dobranym do prądu znamionowego oraz przestrzegać momentów dokręcania podanych w dokumentacji producenta. Przyłącze sprężynowe umożliwia szybkie podłączenie przewodów bez użycia narzędzi – dla prawidłowego działania zaleca się stosowanie przewodów z końcówkami tulejkowymi.

FAQ

• Czy stycznik jest przystosowany do prądu stałego? Stycznik posiada cewkę sterującą DC 24 V, jednak obwody główne są przystosowane do pracy w sieci prądu przemiennego (AC-3). Nie jest przeznaczony do przełączania obciążeń stałoprądowych.
• Jakie akcesoria można zastosować z tym stycznikiem? Stycznik jest częścią systemu SIRIUS. Dostępne są dedykowane moduły łącznika pomocniczego, wyzwalacze pomocnicze, moduły połączeniowe oraz system zasilania 3RV29, które ułatwiają okablowanie i rozbudowę instalacji.
• Czy zestyki pomocnicze można wymieniać? Zestyki pomocnicze 2NO+2NC są wbudowane na stałe i nie przewidziano ich wymiany. W przypadku potrzeby dodatkowych zestyków można zastosować zewnętrzny moduł łącznika pomocniczego z tej samej serii.
