Stycznik AC-3e, 9 A/4 kW/400V, 3-biegunowy, AC 110V, 50/60Hz, 2NO+2NC, przyłącze śrubowe | 3RT2023-1AG24 Siemens

Alternatywny kod produktu: 3RT20231AG24

Opis i Kluczowe Cechy

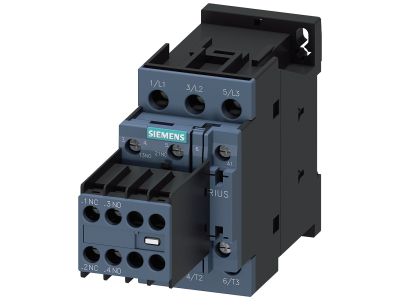

Stycznik mocy Siemens SIRIUS 3RT2, symbol 3RT2023-1AG24, to trójbiegunowy stycznik przeznaczony do kategorii użytkowania AC-3e. Oferuje prąd znamionowy 9 A i moc silnika do 4 kW przy napięciu 400 V, co pozwala bezpiecznie przełączać trójfazowe silniki indukcyjne w warunkach normalnej pracy. Wyposażony w cewkę sterującą na napięcie 110 V AC (50/60 Hz) oraz wbudowane styki pomocnicze 2NO+2NC. Przyłącze śrubowe zapewnia pewne i trwałe połączenie przewodów. Kompaktowa konstrukcja ułatwia montaż w rozdzielnicach.

• Kategoria AC-3e, prąd 9 A, moc 4 kW przy 400 V: dedykowany do przełączania silników o podwyższonej trwałości łączeniowej – idealny do zastosowań przemysłowych z częstym załączaniem i wyłączaniem.
• Cewka zasilana napięciem 110 V AC: umożliwia bezpośrednie sterowanie z układów automatyki pracujących w standardowym napięciu 110 V, bez potrzeby dodatkowych transformatorów.

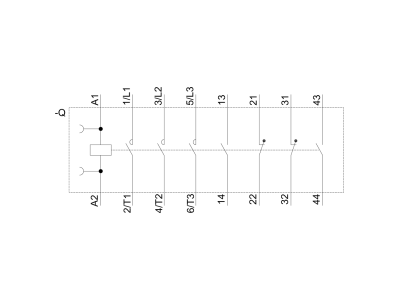

• Styki pomocnicze 2NO+2NC (wbudowane): gotowe do podłączenia sygnalizacji stanu lub realizacji prostych układów samopodtrzymania, redukują liczbę zewnętrznych łączników.
• Przyłącze śrubowe: zapewnia wysoki moment dokręcania i odporność na wibracje, co gwarantuje stabilne połączenie w trudnych warunkach eksploatacji.
• Zgodność z silnikami IE3/IE4: przystosowany do współpracy z nowoczesnymi silnikami o wysokiej sprawności energetycznej, bez ryzyka przeciążenia styków.

Zgodność z Normami

Stycznik posiada dopuszczenia zgodne z międzynarodowymi normami IEC oraz UL/CSA, co potwierdza jego bezpieczeństwo i uniwersalność na rynkach globalnych. Produkt oznaczony jest znakiem CE. Przystosowany do współpracy z silnikami o klasie sprawności IE3 i IE4.

Zastosowanie

Stycznik 3RT2023-1AG24 znajduje zastosowanie przede wszystkim w sterowaniu i zabezpieczaniu trójfazowych silników elektrycznych w układach bezpośredniego załączania. Sprawdza się w maszynach przemysłowych, instalacjach HVAC oraz automatyce budynkowej.

• Załączanie i wyłączanie silników indukcyjnych w kategorii AC-3e (np. pompy, wentylatory, kompresory).
• Sterowanie odbiornikami trójfazowymi w szafach sterowniczych i rozdzielnicach przemysłowych.
• Realizacja układów samopodtrzymania oraz sygnalizacji stanu pracy za pomocą wbudowanych styków pomocniczych 2NO+2NC.
• Współpraca z przekaźnikami przeciążeniowymi oraz systemami sterowania PLC w zautomatyzowanych liniach produkcyjnych.

Wskazówki Montażowe

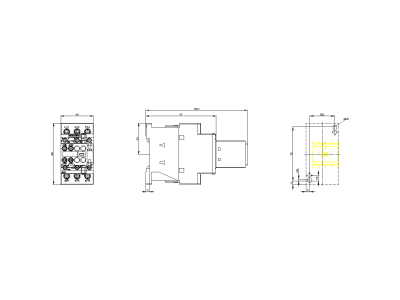

Montaż oraz podłączenie stycznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest bezpieczny. Stycznik montuje się na szynie TH35 (DIN) lub bezpośrednio na płycie montażowej za pomocą dołączonych elementów mocujących. Dokręć przewody w zaciskach śrubowych zgodnie z zalecanym momentem podanym w dokumentacji producenta. Przekrój przewodów dobierz do prądu znamionowego obwodu. Zachowaj odpowiednie odstępy izolacyjne i wentylacyjne.

FAQ

• Czy stycznik posiada podświetlenie (LED) sygnalizujące stan załączenia? W standardowym wyposażeniu model 3RT2023-1AG24 nie ma wbudowanego podświetlenia. Sygnalizację stanu można zrealizować za pomocą zewnętrznych lampek podłączonych do styków pomocniczych.
• Jaki jest stopień ochrony stycznika? Urządzenie jest przeznaczone do montażu wewnątrz rozdzielnic i szaf sterowniczych – typowy stopień ochrony dla aparatury modułowej to IP20 (ochrona przed dotykiem palcem). Dokładne dane znajdują się w karcie katalogowej producenta.
• Do jakiej kategorii pracy należy ten stycznik? Stycznik jest sklasyfikowany w kategorii AC-3e (przełączanie silników z przeciążeniem podczas rozruchu). Dopuszczalny prąd ciągły w kategorii AC-3e wynosi 9 A, a maksymalna moc silnika przy 400 V to 4 kW.
