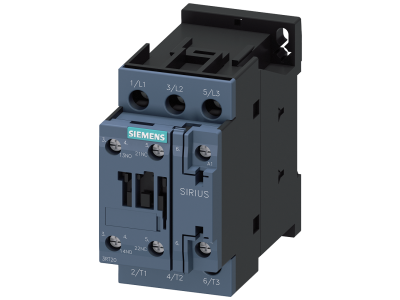

Stycznik AC-3e, 9 A/4 kW/400V, 3-biegunowy, AC 220V, 50/60Hz, 1NO+1NC, przyłącze śrubowe | 3RT2023-1AN20 Siemens

Alternatywny kod produktu: 3RT20231AN20

Opis i Kluczowe Cechy

Stycznik mocy Siemens 3RT2023-1AN20 to urządzenie przeznaczone do przełączania silników w kategorii AC-3e. Oferuje prąd znamionowy 9 A przy mocy 4 kW dla napięcia 400 V AC, co zapewnia bezpieczną i niezawodną pracę w obwodach silnikowych. Trzybiegunowa konstrukcja oraz wbudowany zestaw styków pomocniczych 1NO+1NC umożliwiają elastyczne sterowanie i sygnalizację. Przyłącze śrubowe ułatwia szybkie i pewne okablowanie.

• Kategoria AC-3e, prąd 9 A: gwarantuje bezpieczne przełączanie silników indukcyjnych o znacznym prądzie rozruchowym bez ryzyka uszkodzenia styków.
• Moc 4 kW przy 400 V AC: zapewnia wystarczający zapas mocy do sterowania silnikami w typowych aplikacjach przemysłowych.
• Cewka sterująca AC 220 V, 50/60 Hz: umożliwia bezpośrednie podłączenie do standardowej sieci sterowniczej, upraszczając projektowanie układu.
• Styki pomocnicze 1NO+1NC: umożliwiają realizację sygnalizacji stanu załączenia oraz dodatkowych funkcji logicznych bez konieczności stosowania zewnętrznych modułów.
• Przyłącze śrubowe: zapewnia trwałe i łatwe w utrzymaniu połączenie przewodów, odporne na wibracje i zmienne warunki pracy.

Zgodność z Normami

Stycznik spełnia wymagania norm europejskich (IEC/EN) oraz posiada certyfikat CE. Dopuszczony do stosowania zgodnie z obowiązującymi przepisami w instalacjach przemysłowych i budynkowych.

Zastosowanie

Stycznik Siemens 3RT2023-1AN20 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne przełączanie silników oraz odbiorników o charakterze indukcyjnym.

• Sterowanie trójfazowymi silnikami asynchronicznymi w kategorii AC-3e – rozruch, zatrzymanie i przełączanie kierunku obrotów.
• Zdalne załączanie i wyłączanie pomp, wentylatorów, sprężarek i innych urządzeń napędzanych silnikami elektrycznymi.
• Integracja z systemami automatyki budynkowej i przemysłowej – współpraca z przekaźnikami, sterownikami PLC oraz panelami operatorskimi.
• Budowa układów rozdzielczych i sterowniczych w szafach sterowniczych – jako element rozgałęźny obwodu silnikowego.

Wskazówki Montażowe

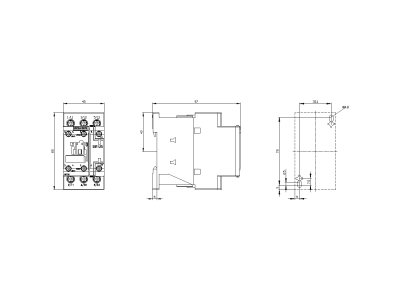

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) lub bezpośrednio na płycie montażowej. Przed rozpoczęciem jakichkolwiek prac należy bezwzględnie odłączyć napięcie zasilania i upewnić się, że obwód jest bezpieczny. Przekrój przewodów oraz moment dokręcania zacisków śrubowych należy dobrać zgodnie z dokumentacją techniczną producenta. Podczas instalacji należy zachować wymagane odstępy izolacyjne oraz zapewnić odpowiednią wentylację dla odprowadzenia ciepła.

FAQ

• Czy stycznik posiada diodę sygnalizacyjną (podświetlenie)? Nie, model 3RT2023-1AN20 nie jest wyposażony we wbudowaną diodę ani podświetlenie. Sygnalizację stanu można zrealizować za pomocą zewnętrznych styków pomocniczych 1NO+1NC.
• Jaki jest stopień ochrony stycznika? Producent nie deklaruje konkretnego stopnia IP dla tego urządzenia. W typowych warunkach montażu w rozdzielnicy (obudowa IP54 lub wyższa) stycznik jest chroniony przed zabrudzeniami i wilgocią. Przed montażem należy sprawdzić warunki środowiskowe według karty katalogowej.
• W jakim trybie pracy pracują styki główne? Styki główne przeznaczone są do pracy w kategorii AC-3e, czyli do przełączania silników indukcyjnych klatkowych przy rozruchu i wyłączaniu pod obciążeniem. Kategoria ta zapewnia odpowiednią trwałość łączeniową przy typowych prądach rozruchowych rzędu 6-8 krotności prądu znamionowego.
