Stycznik AC-3e, 9 A/4 kW/400V,3-bieg.,AC220V/50Hz,240V/60Hz,1NO+1NC,przyłącze śrubowe | 3RT2023-1AP60 Siemens

Alternatywny kod produktu: 3RT20231AP60

Opis i Kluczowe Cechy

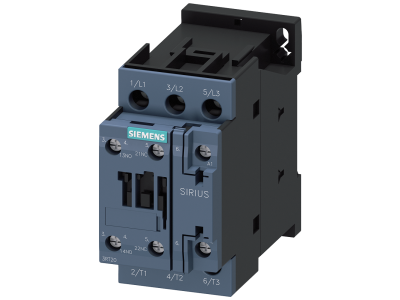

Stycznik mocy Siemens SIRIUS 3RT2 (symbol 3RT2023-1AP60) przeznaczony do przełączania silników w kategorii AC-3e. Urządzenie oferuje prąd 9 A i moc silnika 4 kW przy 400 V, co zapewnia bezpieczną pracę w standardowych obwodach napędowych bez ryzyka przeciążenia styków. Stycznik wyposażono w cewkę sterującą AC 220 V / 50 Hz oraz AC 240 V / 60 Hz, a także w zestaw styków pomocniczych 1NO+1NC. Montowany na szynie TH35 (DIN), wyposażony w przyłącze śrubowe.

• Prąd AC-3e 9 A / moc silnika 4 kW (400 V): Gwarantuje pewne przełączanie silników o mocy do 4 kW, minimalizując ryzyko przegrzania styków w trudnych warunkach rozruchu.
• Cewka sterująca AC 220 V / 50 Hz oraz 240 V / 60 Hz: Umożliwia elastyczne zastosowanie w instalacjach zasilanych napięciem 230 V lub 240 V, z dostosowaniem do częstotliwości sieci.

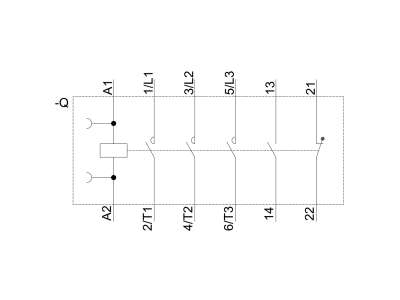

• Styki pomocnicze 1NO+1NC: Zapewniają dodatkowe obwody sygnalizacji lub blokad, co ułatwia integrację z układami automatyki.
• Kompaktowa budowa w systemie SIRIUS: Oszczędza miejsce w rozdzielnicy, a jednocześnie pozwala na tworzenie złożonych zestawów z modułami dodatkowymi (łączniki pomocnicze, wyzwalacze, moduły połączeniowe).
• Przyłącze śrubowe: Zapewnia trwałe, odporne na wibracje połączenie przewodów – łatwe w montażu i kontroli podczas przeglądów.

Zgodność z Normami

Stycznik SIRIUS 3RT2 jest dopuszczony do stosowania zgodnie z międzynarodowymi normami IEC oraz UL/CSA. Urządzenie spełnia wymagania dyrektyw UE i posiada oznakowanie CE. Ponadto jest przygotowane do współpracy z silnikami o wysokiej sprawności energetycznej (gotowość IE3/IE4).

Zastosowanie

Stycznik 3RT2023-1AP60 znajduje zastosowanie w przemysłowych i komercyjnych układach sterowania, szczególnie tam, gdzie wymagane jest niezawodne załączanie i wyłączanie silników trójfazowych oraz odbiorników rezystancyjnych.

• Sterowanie silnikami asynchronicznymi w maszynach produkcyjnych, pompach, wentylatorach i sprężarkach (kategoria AC-3e).
• Przełączanie odbiorników rezystancyjnych (np. grzejników) w szafach sterowniczych.
• Budowa układów stycznikowych do rozruchu bezpośredniego, przełączania gwiazda/trójkąt lub odwracania kierunku wirowania.
• Integracja z systemami automatyki – możliwość pracy z przekaźnikami, PLC oraz łącznikami pomocniczymi w rozproszonych strukturach (równolegle, przez ASI lub IO-Link).

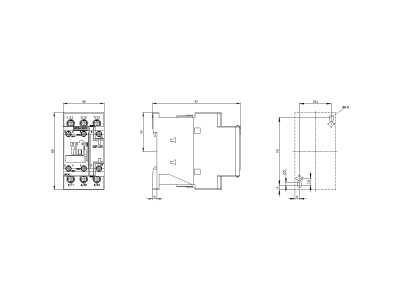

Wskazówki Montażowe

Montaż oraz wszelkie prace przy styczniku mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania i zabezpieczyć przed przypadkowym załączeniem. Stycznik montuje się na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z obowiązującymi normami, biorąc pod uwagę prąd znamionowy 9 A. Momenty dokręcania śrub oraz zalecane końcówki kablowe – zgodnie z dokumentacją techniczną producenta. Nie stosować nadmiernej siły przy dokręcaniu, aby nie uszkodzić zacisków.

FAQ

• Co oznacza kategoria AC-3e? Kategoria AC-3e (wg IEC 60947-4-1) dotyczy przełączania silników indukcyjnych – stycznik jest przystosowany do załączania silnika przy rozruchu (prąd rozruchowy do 6–8× prądu znamionowego) oraz wyłączania przy biegu jałowym lub pełnym obciążeniu.
• Jakiego typu są zaciski przyłączeniowe? Stycznik wyposażony jest w przyłącze śrubowe do przewodów miedzianych. Umożliwia pewne połączenie dla prądów do 9 A – zaleca się stosowanie końcówek tulejkowych dla przewodów wielodrutowych.
• Jakie napięcie sterujące jest wymagane? Cewka stycznika jest przystosowana do napięcia przemiennego AC: 220 V 50 Hz lub 240 V 60 Hz. Należy dobrać napięcie zgodnie z siecią zasilającą obwód sterowniczy.
