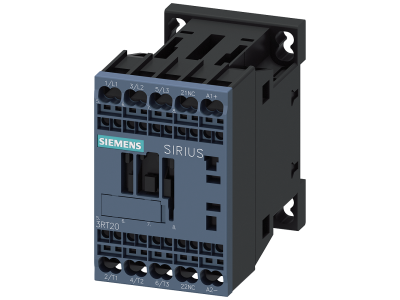

Stycznik AC-3, 9 A/4 kW/400V, 3-biegunowy, DC 24V, 1NC, przyłącze sprężynowe | 3RT2016-2FB42 Siemens

Alternatywny kod produktu: 3RT20162FB42

Opis i Kluczowe Cechy

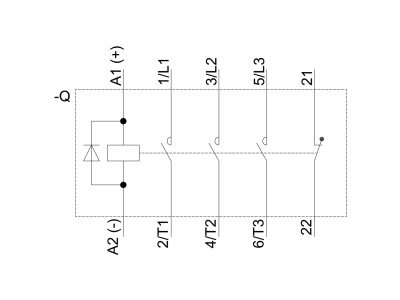

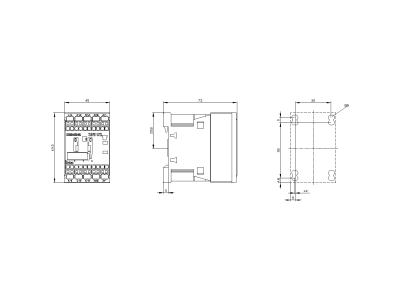

Stycznik mocy AC-3 z serii Siemens SIRIUS 3RT2, oznaczony symbolem 3RT2016-2FB42, przeznaczony do sterowania silnikami oraz odbiornikami rezystancyjnymi. Urządzenie 3-biegunowe o prądzie znamionowym 9 A w kategorii AC-3 i mocy silnika 4 kW przy napięciu 400 V. Cewka sterowana napięciem stałym 24 V DC, wyposażona w zintegrowaną diodę tłumiącą przepięcia. Wbudowany styk pomocniczy 1 NC (normalnie zamknięty) umożliwia realizację prostych obwodów sygnalizacji lub blokad. Przyłącze sprężynowe zapewnia szybki, bezobsługowy i odporny na wibracje montaż przewodów. Wielkość obudowy S00 – kompaktowa konstrukcja oszczędzająca miejsce w rozdzielnicy.

• Kategoria użytkowania AC-3 / AC-3e: gwarantuje niezawodne przełączanie silników klatkowych – rozruch i wyłączenie wirującego silnika bez ryzyka zwarć styków.
• Prąd znamionowy 9 A (AC-3) / moc 4 kW przy 400 V: wystarczający zapas do zasilania pomp, wentylatorów i kompresorów o średniej mocy.
• Cewka DC 24 V z diodą tłumiącą: niskie napięcie sterowania bezpieczne dla personelu, dioda eliminuje przepięcia indukcyjne przy wyłączaniu – wydłuża żywotność elementów sterujących (PLC, przekaźniki).
• Styk pomocniczy 1 NC (normalnie zamknięty): gotowy do realizacji sygnalizacji stanu głównego toru prądowego lub obwodów blokad bez konieczności dokupowania dodatkowego modułu.
• Przyłącze sprężynowe (bezśrubowe): skraca czas okablowania, eliminuje konieczność dokręcania, zapewnia stałą siłę docisku i odporność na wibracje – idealne w warunkach przemysłowych.

Zgodność z Normami

Stycznik 3RT2016-2FB42 został dopuszczony do stosowania zgodnie z międzynarodowymi normami IEC oraz UL/CSA. Posiada certyfikat CE i jest gotowy do pracy z silnikami o wysokiej sprawności IE3/IE4. Produkt wchodzi w skład modułowego systemu SIRIUS, w którym wszystkie elementy są fabrycznie testowane w kombinacjach, co gwarantuje niezawodność w całym odgałęzieniu odbiornika.

Zastosowanie

Stycznik SIRIUS 3RT2 znajduje zastosowanie wszędzie tam, gdzie wymagane jest łączenie i rozłączanie obciążeń silnikowych lub rezystancyjnych w automatyce przemysłowej i budynkowej. Sprawdza się zarówno w prostych układach bezpośredniego załączania, jak i w rozproszonych systemach sterowania.

• Sterowanie silnikami trójfazowymi (pompy, wentylatory, sprężarki, przenośniki) w kategorii AC-3 – bezpośrednie załączanie i wyłączanie wirującego silnika.
• Łączenie obciążeń rezystancyjnych (np. grzałki, piece oporowe) w kategorii AC-1 – praca ciągła z prądem 9 A.
• Realizacja obwodów blokad, sygnalizacji stanu lub impulsowania styczników nadrzędnych za pomocą wbudowanego styku pomocniczego 1 NC.
• Integracja z systemami automatyki budynkowej i sterownikami PLC dzięki cewce DC 24 V – możliwość bezpośredniego sterowania z wyjść cyfrowych.

Wskazówki Montażowe

Montaż i podłączenie stycznika powinny być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP do 1 kV. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy lub obudowie – zatrzaskuje się poprzez wciśnięcie. Przewody należy przygotować zgodnie z instrukcją producenta: dla przyłącza sprężynowego użyć odpowiedniego wkrętaka (np. płaski 3,5 mm) i wsunąć odizolowany przewód – nie wymaga dokręcania. Przekrój przewodów dobrać do prądu znamionowego (zalecany min. 1,5 mm² dla obwodów głównych). Momenty dokręcania i długość izolacji podane są w dokumentacji technicznej dołączonej do produktu.

FAQ

• Jakie napięcie sterujące ma ten stycznik? Cewka przeznaczona jest do napięcia stałego 24 V DC. Posiada fabrycznie wbudowaną diodę tłumiącą przepięcia, co pozwala na bezpośrednie podłączenie do wyjść sterowników PLC bez dodatkowych elementów gaszących.
• Czy stycznik posiada zintegrowane zestyki pomocnicze? Tak, w standardowym wyposażeniu znajduje się jeden styk pomocniczy normalnie zamknięty (1 NC). Można go wykorzystać do sygnalizacji załączenia lub obwodów blokad.
• Jaki typ przyłącza zastosowano? Wykorzystano przyłącze sprężynowe (bezśrubowe). Do podłączenia przewodu wystarczy wcisnąć wkrętak w otwór zwalniający, wsunąć odizolowany przewód i wyciągnąć wkrętak – nie wymaga dokręcania, co przyspiesza montaż i eliminuje ryzyko poluzowania.
