Stycznik AC-3, 9 A/4 kW/400V, 3-biegunowy, AC 42V, 50/60Hz, 1NC, przyłącze śrubowe | 3RT2016-1AD02 Siemens

Alternatywny kod produktu: 3RT20161AD02

Opis i Kluczowe Cechy

Stycznik mocy 3RT2016-1AD02 z serii Siemens SIRIUS 3RT2 przeznaczony jest do przełączania silników w kategorii użytkowania AC-3. Urządzenie 3-biegunowe przystosowane do napięcia roboczego 400 V i prądu 9 A (moc 4 kW) zapewnia bezpieczną i niezawodną pracę w obwodach napędowych. Cewka sterowana napięciem 42 V AC 50/60 Hz pozwala na łatwą integrację z układami automatyki. Wyposażony w styk pomocniczy 1 NC oraz przyłącza śrubowe. Szerokość modułu to wielkość S00 – kompaktowa, oszczędzająca miejsce w rozdzielnicy.

• Kategoria AC-3 / AC-3e: Przełączanie silników klatkowych z prądami rozruchowymi – gwarantowana wysoka trwałość łączeniowa i niezawodność w aplikacjach przemysłowych.
• Prąd znamionowy 9 A / moc 4 kW przy 400 V: Bezpieczne sterowanie silnikami o umiarkowanej mocy bez ryzyka przegrzania styków głównych.
• Cewka 42 V AC 50/60 Hz: Niskie napięcie sterowania zwiększa bezpieczeństwo personelu i ułatwia współpracę z układami PLC lub przekaźnikami pośredniczącymi.

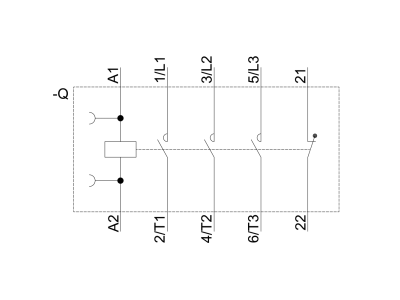

• Styk pomocniczy 1 NC: Umożliwia realizację sygnalizacji położenia, blokad elektrycznych lub przekazanie informacji zwrotnej do sterownika.
• Przyłącze śrubowe: Pewne i trwałe połączenie przewodów – odporne na wibracje, łatwe w utrzymaniu i kontroli.

Zgodność z Normami

Stycznik 3RT2016-1AD02 jest zgodny z międzynarodowymi normami IEC oraz UL/CSA (certyfikacja w toku). Urządzenie spełnia wymagania dla kategorii AC-3 i AC-3e, a dzięki konstrukcji IE3/IE4 ready przygotowano je do współpracy z silnikami o najwyższej klasie sprawności. Posiada oznaczenie CE.

Zastosowanie

Stycznik SIRIUS 3RT2 to wszechstronny element układów sterowania napędami. Sprawdzi się w szafach sterowniczych, rozdzielnicach oraz w automatyce budynkowej i przemysłowej.

• Sterowanie trójfazowymi silnikami klatkowymi w maszynach, wentylatorach, pompach i przenośnikach.
• Załączanie i wyłączanie odbiorników rezystancyjnych (np. grzałek) w układach regulacji temperatury.
• Współpraca z przekaźnikami przeciążeniowymi i wyzwalaczami w odgałęzieniu odbiornika – modułowość systemu SIRIUS upraszcza okablowanie.
• Integracja z PLC lub systemami AS-i, IO-Link poprzez dedykowane moduły funkcyjne.

Wskazówki Montażowe

Montaż i podłączenie stycznika może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania oraz sterowania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy o stopniu ochrony min. IP20. Przyłącza śrubowe należy dokręcać momentem zgodnym z instrukcją – zalecany moment dokręcania dla S00: 0,6–0,8 Nm. Przekrój przewodów dobrać do prądu znamionowego (9 A) oraz warunków zabudowy.

FAQ

• Jakie napięcie sterowania ma ten stycznik? Cewka przystosowana jest do napięcia 42 V AC 50/60 Hz. Nie jest to napięcie sieciowe – należy zapewnić odpowiedni transformator lub zasilacz.
• Czy stycznik posiada fabryczny styk pomocniczy? Tak, wyposażony jest w styk zwierny? Nie – w styk rozwierny 1 NC (Normalnie Zamknięty). Służy on np. do sygnalizacji stanu wyłączenia.
• Czy stycznik można bezpośrednio podłączyć do sieci 400 V? Stycznik przeznaczony jest do pracy przy napięciu roboczym 400 V AC (między fazami). Napięcie cewki 42 V AC należy doprowadzić oddzielnie.
