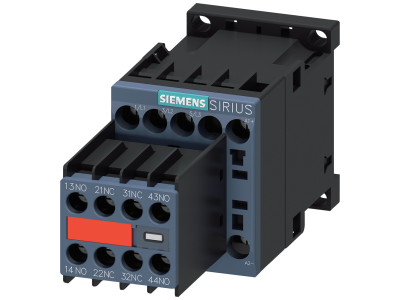

Stycznik AC-3, 7 A/3 kW/400V, 3-biegunowy, DC 24V, 2NO+2NC, przyłącze śrubowe | 3RT2015-1FB44-3MA0 Siemens

Alternatywny kod produktu: 3RT20151FB443MA0

Opis i Kluczowe Cechy

Stycznik mocy AC-3 Siemens 3RT2015-1FB44-3MA0 to element modułowego systemu SIRIUS, zaprojektowany do przełączania silników i innych odbiorników. Urządzenie oferuje prąd roboczy 7 A (kategoria AC-3) przy mocy 3 kW na 400 V, trzy bieguny główne, cewkę DC 24 V ze zintegrowaną diodą tłumiącą przepięcia oraz wbudowane styki pomocnicze 2NO+2NC. Przyłącze śrubowe i kompaktowa wielkość S00 ułatwiają montaż i oszczędzają miejsce w szafie sterowniczej.

• Prąd roboczy AC-3 (7 A): gwarantuje bezpieczną pracę przy przełączaniu silników o mocy do 3 kW, minimalizując ryzyko przegrzania styków.
• Napięcie cewki DC 24 V: umożliwia bezpośrednie sterowanie z PLC i układów automatyki; zintegrowana dioda eliminuje potrzebę zewnętrznych tłumików przepięć.
• Styki pomocnicze 2NO+2NC: pozwalają na realizację sygnalizacji, blokad lub dodatkowego sterowania bez konieczności stosowania zewnętrznych modułów.
• Przyłącze śrubowe: zapewnia pewne, trwałe połączenie przewodów, typowe dla instalacji przemysłowych.
• Wielkość S00: kompaktowa obudowa oszczędza miejsce w szafie, a wysoka niezawodność styku zapewnia długą żywotność.

Zgodność z Normami

Stycznik spełnia wymagania międzynarodowych norm IEC oraz UL/CSA, co potwierdza jego bezpieczeństwo i uniwersalność zastosowań. Posiada certyfikat CE.

Zastosowanie

Stycznik SIRIUS 3RT2 przeznaczony jest do sterowania silnikami elektrycznymi oraz innymi odbiornikami w układach automatyki przemysłowej.

• Sterowanie trójfazowymi silnikami asynchronicznymi w kategorii AC-3 (rozruch i zatrzymanie podczas pracy).
• Zastosowanie w szafach sterowniczych maszyn, linii produkcyjnych i instalacjach HVAC.
• Współpraca ze sterownikami PLC, przekaźnikami oraz systemami komunikacji (AS-i, IO-Link).
• Realizacja układów przełączania z dodatkowymi funkcjami dzięki zintegrowanym stykom pomocniczym.

Wskazówki Montażowe

Montaż stycznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją producenta. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) lub bezpośrednio na płycie montażowej. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania. Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego. Moment dokręcania śrub – zgodnie z dokumentacją techniczną producenta. Należy zapewnić odpowiednią wentylację, aby umożliwić poprawne odprowadzenie ciepła.

FAQ

• Czy stycznik ma zintegrowaną diodę przeciwprzepięciową? Tak, stycznik wyposażony jest w wbudowaną diodę tłumiącą przepięcia dla cewki DC 24 V, co eliminuje konieczność stosowania zewnętrznych elementów.
• Jaki jest stopień ochrony tego stycznika? Producent nie podaje konkretnego stopnia IP; standardowo dla aparatury montowanej w rozdzielnicach przyjmuje się IP20. Należy chronić urządzenie przed wilgocią i zanieczyszczeniami.
• Czy stycznik nadaje się do przełączania obciążeń rezystancyjnych? Stycznik jest zoptymalizowany do kategorii AC-3 (silniki). Do obciążeń rezystancyjnych (AC-1) można go stosować z wyższym prądem, jednak zaleca się sprawdzenie danych katalogowych producenta.
