Stycznik AC-3e, 7 A/3 kW/400V, 3-biegunowy, AC 230V, 50/60Hz, 2NO+2NC, przyłącze śrubowe | 3RT2015-1CP04-3MA0 Siemens

Alternatywny kod produktu: 3RT20151CP043MA0

Opis i Kluczowe Cechy

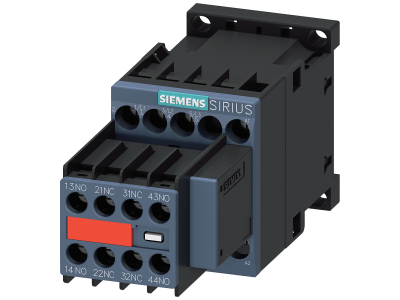

Stycznik mocy Siemens SIRIUS 3RT2 o indeksie 3RT2015-1CP04-3MA0 przeznaczony jest do przełączania silników w kategorii AC-3e. Prąd znamionowy 7 A i moc 3 kW przy napięciu 400 V zapewniają bezpieczne załączanie i wyłączanie trójfazowych silników bez ryzyka przeciążenia styków. Trzy bieguny główne z przyłączem śrubowym gwarantują niezawodne okablowanie, a wbudowane styki pomocnicze 2NO+2NC umożliwiają realizację sygnalizacji i dodatkowych obwodów sterujących. Cewka sterująca AC 230 V 50/60 Hz pozwala na łatwą integrację z typowymi instalacjami przemysłowymi. Urządzenie jest częścią modułowego systemu SIRIUS, co ułatwia rozbudowę i skraca czas montażu.

• Prąd znamionowy 7 A w AC-3e: Bezpieczne przełączanie silników o mocy do 3 kW przy 400 V AC – minimalizuje ryzyko uszkodzenia styków podczas rozruchu.
• Cewka sterująca AC 230 V 50/60 Hz: Prosta integracja z systemami sterowania opartymi na standardowym napięciu 230 V – nie wymaga dodatkowych przetwornic.

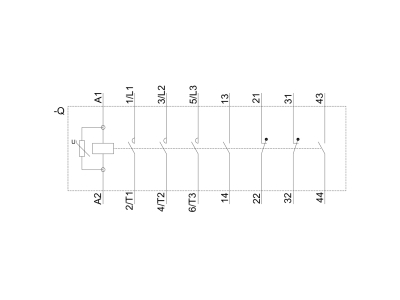

• Styki pomocnicze 2NO+2NC: Gotowa platforma do sygnalizacji stanu, realizacji blokad i pętli sterujących – redukuje konieczność stosowania dodatkowych łączników pomocniczych.
• Przyłącze śrubowe: Trwałe, odporne na wibracje połączenie przewodów – zapewnia pewność styku w warunkach przemysłowych.
• Modułowa konstrukcja SIRIUS 3RT2: Możliwość rozbudowy o akcesoria (łączniki pomocnicze, wyzwalacze, moduły połączeniowe) – oszczędność miejsca w szafie sterowniczej i skrócenie czasu okablowania.

Zgodność z Normami

Stycznik spełnia wymagania międzynarodowych norm IEC i UL/CSA oraz jest przygotowany do współpracy z silnikami o klasie sprawności IE3 i IE4. Posiada certyfikat CE, co potwierdza zgodność z obowiązującymi dyrektywami Unii Europejskiej. Urządzenie przeszło fabryczne testy w kombinacjach z innymi elementami systemu SIRIUS.

Zastosowanie

Stycznik 3RT2015-1CP04-3MA0 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne przełączanie trójfazowych silników oraz innych odbiorników indukcyjnych. Sprawdzi się w instalacjach przemysłowych, automatyce budynkowej i maszynach produkcyjnych.

• Bezpośrednie załączanie i wyłączanie silników trójfazowych w kategorii AC-3e (do 3 kW przy 400 V).
• Sterowanie stycznikami głównymi w układach rozruchu trójkąt-gwiazda lub przełączania kierunku obrotów.
• Sygnalizacja stanu pracy maszyn i urządzeń za pomocą styków pomocniczych 2NO+2NC.
• Integracja z systemami automatyki (PLC, AS-i, IO-Link) dzięki modułowości serii SIRIUS.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez personel z uprawnieniami SEP po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicach i szafach sterowniczych. Moment dokręcania śrub przyłączeniowych należy stosować zgodnie z dokumentacją producenta. Przekrój przewodów powinien być dobrany do prądu znamionowego 7 A oraz warunków otoczenia. W przypadku stosowania w środowisku o podwyższonej wilgotności lub zapyleniu zaleca się dodatkowe zabezpieczenie obudowy.

FAQ

• Czy stycznik nadaje się do pracy ciągłej przy pełnym obciążeniu? Tak, kategoria AC-3e dopuszcza pracę ciągłą przy prądzie 7 A, jednak należy uwzględnić współczynnik temperaturowy i warunki chłodzenia. Dla silników o mocy bliskiej 3 kW zalecamy stosowanie odpowiednich zabezpieczeń przeciążeniowych.
• Czy cewkę można zasilać napięciem stałym (DC)? Nie, cewka zaprojektowana jest wyłącznie do napięcia przemiennego AC 230 V 50/60 Hz. Zastosowanie napięcia stałego może spowodować uszkodzenie uzwojenia lub brak poprawnego zadziałania.
• Jaki jest stopień ochrony stycznika? Standardowo aparatura modułowa oferuje stopień ochrony IP20 – zabezpieczenie przed dotknięciem części pod napięciem. Dla wyższego IP zalecamy montaż w rozdzielnicy lub zastosowanie dodatkowych osłon dostępnych w ofercie producenta.
