Stycznik AC-3e, 7 A/3 kW/400V, 3-biegunowy, AC 220V, 50/60Hz, 2NO+2NC, przyłącze śrubowe | 3RT2015-1AN24-3MA0 Siemens

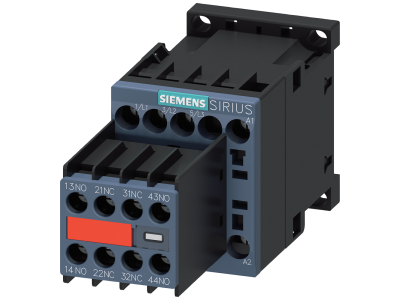

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Siemens
Kod
1903707
EAN
4011209920668
Kod Producenta
3RT2015-1AN24-3MA0
Stycznik AC-3e, 7 A/3 kW/400V, 3-biegunowy, AC 220V, 50/60Hz, 2NO+2NC, przyłącze śrubowe

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Alternatywny kod produktu: 3RT20151AN243MA0

Opis i Kluczowe Cechy

Stycznik AC-3e (symbol 3RT2015-1AN24-3MA0) to 3-biegunowe urządzenie przeznaczone do sterowania silnikami elektrycznymi w instalacjach przemysłowych. Przyłącze śrubowe zapewnia pewne i trwałe połączenie z przewodami. Przeznaczony do pracy z napięciem sterującym AC 220V (50/60Hz), obsługuje obciążenia do 7A przy 3kW przy napięciu 400V. Wyposażony w 2 normalnie otwarte (NO) i 2 normalnie zamknięte (NC) styki pomocnicze.

  • 3-biegunowa konstrukcja: Służy do bezpośredniego sterowania silnikami trójfazowymi, zapewniając stabilną pracę obwodu głównego.
  • Przyłącze śrubowe: Umożliwia szybki i pewny montaż przewodów – zalecane przy większych przekrojach i wymagających warunkach instalacyjnych.

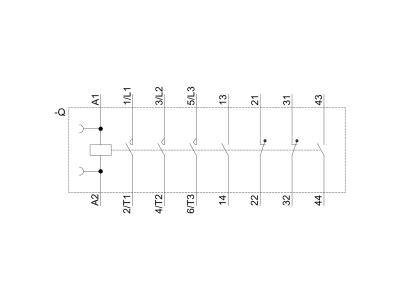

  • 2NO+2NC styki pomocnicze: Ułatwiają budowę obwodów sterujących i sygnalizacyjnych bez konieczności stosowania dodatkowych łączników.
  • Znamionowy prąd łączeniowy 7A/3kW przy 400V: Przeznaczony do sterowania silnikami o mocy do 3kW w układzie trójfazowym.
  • Zasilanie sterujące AC 220V (50/60Hz): Kompatybilny z powszechnie stosowanymi napięciami sterowania w instalacjach przemysłowych.

Zgodność z Normami

Stycznik spełnia wymagania norm międzynarodowych, w tym IEC i UL/CSA, co potwierdza jego zgodność z globalnymi standardami bezpieczeństwa i niezawodności. Posiada oznakowanie CE, dopuszczając do stosowania w Unii Europejskiej.

Zastosowanie

Stycznik AC-3e 7A/3kW znajduje zastosowanie w przemysłowych układach sterowania, gdzie wymagane jest niezawodne załączanie i wyłączanie silników trójfazowych.

  • Sterowanie silnikami pomp, wentylatorów i przenośników w instalacjach HVAC i przemysłowych.
  • Zastosowanie w maszynach produkcyjnych wymagających precyzyjnego sterowania obciążeniem.
  • Budowa układów automatyki i sterowania w rozdzielnicach przemysłowych.
  • Zastosowanie w systemach zasilania rezerwowego i awaryjnego.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Stycznik należy zamontować na szynie DIN lub płycie montażowej, zgodnie z zaleceniami producenta. Przewody główne i sterujące należy podłączyć zgodnie z oznaczeniami na obudowie, zachowując odpowiedni moment dokręcenia (sprawdzić w dokumentacji). Po montażu przeprowadzić test funkcjonalny bez obciążenia, a następnie z pełnym obciążeniem. Styki pomocnicze 2NO+2NC umożliwiają budowę złożonych obwodów sterujących.

FAQ

  • Czy stycznik można stosować z napięciem sterującym AC 230V? Tak – stycznik jest przeznaczony do zasilania napięciem sterującym AC 220V (50/60Hz), co jest zgodne z powszechnie stosowanym AC 230V.
  • Jaki jest maksymalny prąd łączeniowy stycznika? Prąd znamionowy wynosi 7A przy napięciu 400V (AC-3e). Dokładne parametry znajdują się w dokumentacji technicznej.
  • Czy stycznik posiada zabezpieczenie przeciwprzepięciowe? Zgodnie z danymi, stycznik nie posiada wbudowanego zabezpieczenia przeciwprzepięciowego. W układzie zaleca się stosowanie dodatkowych elementów ochronnych (np. warystorów).

  • Producent Siemens
Stycznik AC
  • Znamionowe napięcie sterowania Us dla AC 50 Hz 220 - 220 V
  • Znamionowe napięcie sterowania Us dla AC 60 Hz 220 - 220 V
  • Znamionowy prąd pracy Ie dla AC-1 18 A
  • Znamionowy prąd pracy Ie dla AC-3 7 A
  • Znamionowa moc pracy dla AC-3 3 kW
  • Znamionowy prąd pracy dla AC-4 6.5 A
  • Znamionowa moc pracy NEMA 2.20649625 kW
  • Wersja modułowa Tak
  • Liczba styków pomocniczych zwiernych 2
  • Liczba styków pomocniczych rozwiernych 2
  • Liczba styków głównych zwiernych 3
