Stycznik AC-3, 7 A/3 kW/400V, 3-biegunowy, DC 24V, 1NC, przyłącze sprężynowe | 3RT2015-2FB42 Siemens

Alternatywny kod produktu: 3RT20152FB42

Opis i Kluczowe Cechy

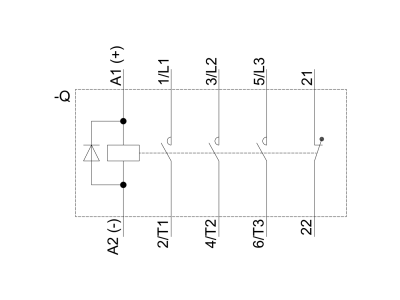

Siemens SIRIUS 3RT2015-2FB42 to stycznik mocy AC-3 o prądzie 7 A i mocy 3 kW przy 400 V. Przeznaczony do przełączania silników, wyposażony w zintegrowaną diodę tłumiącą przepięcia cewki oraz zestyk pomocniczy 1 NC. Dzięki kompaktowej wielkości S00 i przyłączu sprężynowemu zapewnia szybki, bezobsługowy montaż odporny na wibracje.

• Prąd AC-3 7 A / moc 3 kW przy 400 V: bezpieczne przełączanie silników trójfazowych bez ryzyka przeciążenia styków.
• Napięcie cewki DC 24 V: możliwość bezpośredniego sterowania z układów automatyki i sterowników PLC niskim napięciem stałym.
• Zestyk pomocniczy 1 NC: sygnalizacja stanu stycznika lub blokada w układzie zabezpieczeń – zwiększa funkcjonalność bez dodatkowych łączników.
• Przyłącze sprężynowe: szybkie i bezobsługowe podłączenie przewodów bez użycia narzędzi, odporne na wibracje i wstrząsy.
• Zintegrowana dioda tłumiąca: ogranicza przepięcia przy wyłączaniu cewki, wydłuża żywotność stycznika i chroni układ sterowania.
• Modułowa budowa SIRIUS: łatwa rozbudowa o łączniki pomocnicze, moduły funkcyjne i system zasilania, redukcja nakładów na okablowanie.

Zgodność z Normami

Stycznik spełnia wymagania norm IEC oraz UL/CSA. Posiada certyfikat CE. Jest przystosowany do współpracy z silnikami o klasie sprawności IE3 i IE4.

Zastosowanie

Stycznik SIRIUS 3RT2 znajduje zastosowanie w szafach sterowniczych, rozdzielnicach i instalacjach przemysłowych, wszędzie tam gdzie wymagane jest niezawodne przełączanie silników trójfazowych i odbiorników rezystancyjnych.

• Bezpośrednie załączanie i wyłączanie silników asynchronicznych w kategorii użytkowania AC-3.
• Sterowanie odbiornikami w automatyce budynkowej i przemysłowej (pompy, wentylatory, przenośniki).
• Realizacja impulsów sterujących dla styczników, przekaźników lub wejść PLC przez cewkę DC 24 V.
• Sygnalizacja stanu pracy układu za pomocą zestyku pomocniczego 1 NC.

Wskazówki Montażowe

Montaż i podłączenie stycznika powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego 7 A. Moment dokręcania – zgodnie z dokumentacją producenta. Przyłącze sprężynowe umożliwia szybkie podłączenie bez konieczności zaciskania końcówek.

FAQ

• Czy stycznik ma wbudowane podświetlenie lub diodę sygnalizacyjną? Stycznik nie posiada podświetlenia. Zintegrowana dioda pełni funkcję tłumienia przepięć cewki, a nie sygnalizacyjną.
• Jaki jest stopień ochrony tego stycznika? W dostarczonych danych nie podano stopnia ochrony. W typowych zastosowaniach styczniki montowane w rozdzielnicach wewnątrz pomieszczeń mają obudowę IP20. Szczegółowe dane należy sprawdzić w karcie katalogowej produktu.
• Do czego służy zestyk pomocniczy 1 NC? Zestyk normalnie zamknięty (1 NC) może być wykorzystany np. do sygnalizacji rozwarcia stycznika (awarii) lub jako element blokady w układzie sterowania – przesyła sygnał w stanie beznapięciowym.
