Stycznik,AC-3,80A/37kW/400V,3-bieg.,AC110V/50Hz,2NO+2NC,Przyłącze śrubowe / przyłącze sprężynowe | 3RT2038-3AF04 Siemens

Alternatywny kod produktu: 3RT20383AF04

Opis i Kluczowe Cechy

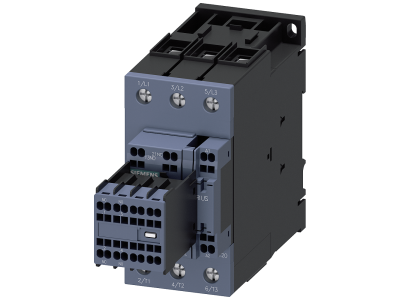

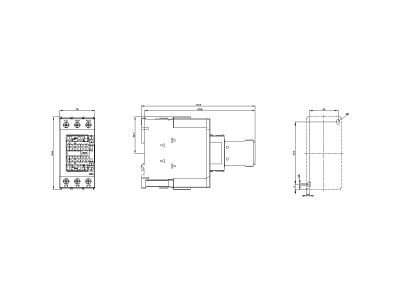

Stycznik mocy Siemens SIRIUS 3RT2038-3AF04 to trójbiegunowe urządzenie przeznaczone do kategorii pracy AC-3 i AC-3e, zaprojektowane do niezawodnego przełączania silników oraz innych odbiorników indukcyjnych. Dzięki prądzie znamionowym 80 A i mocy 37 kW przy napięciu 400 V AC zapewnia rezerwę bezpieczeństwa w wymagających aplikacjach. Cewka sterująca na napięcie AC 110 V/50 Hz umożliwia bezpośrednie sterowanie w typowych obwodach sterowniczych. Wbudowane styki pomocnicze 2NO+2NC (z odłączanym łącznikiem) rozszerzają możliwości sygnalizacji i samopodtrzymania. Obwód główny wyposażono w przyłącze śrubowe, natomiast obwód sterowniczy i pomocniczy w bezobsługowe przyłącze sprężynowe – łączy to wytrzymałość mechaniczną z szybkim montażem.

• Prąd znamionowy I_e = 80 A (AC-3): Gwarantuje bezpieczną pracę przy dużych obciążeniach silnikowych bez ryzyka przegrzania styków głównych.
• Moc znamionowa 37 kW przy 400 V AC: Umożliwia sterowanie silnikami o znacznej mocy w zastosowaniach przemysłowych i komercyjnych.

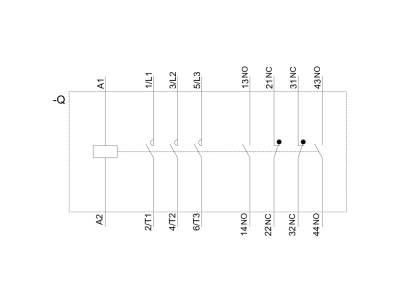

• Styki pomocnicze 2NO + 2NC: Zapewniają elastyczność w realizacji obwodów sygnalizacji stanu, blokad czy samopodtrzymania – redukują potrzebę stosowania dodatkowych przekaźników.
• Obwód główny – przyłącze śrubowe, obwód sterowniczy – przyłącze sprężynowe: Przyłącze śrubowe zapewnia pewne połączenie w obwodzie głównym, a sprężynowe w obwodzie sterowniczym pozwala na szybkie i odporne na wibracje okablowanie bez użycia narzędzi.
• Kompaktowa wielkość S2 i system SIRIUS: Oszczędność miejsca w rozdzielnicy, a modułowa budowa umożliwia łatwe łączenie z wyłącznikami, łącznikami pomocniczymi i modułami funkcyjnymi, redukując nakłady na okablowanie.

Zgodność z Normami

Stycznik 3RT2038-3AF04 został zaprojektowany zgodnie z wymaganiami międzynarodowych norm, w tym IEC i UL/CSA, oraz posiada certyfikat CE. Urządzenie jest również przystosowane do silników o wysokiej sprawności energetycznej (klasa IE3/IE4 ready), co potwierdza jego zgodność z aktualnymi wymogami efektywności energetycznej.

Zastosowanie

Stycznik mocy SIRIUS 3RT2 znajduje zastosowanie w szerokim zakresie instalacji przemysłowych i budynkowych, gdzie wymagane jest niezawodne przełączanie silników i innych odbiorników prądu przemiennego. Dzięki zintegrowanym stykom pomocniczym i uniwersalnym przyłączom może być wykorzystywany w różnorodnych scenariuszach.

• Sterowanie silnikami asynchronicznymi w układach rozruchu bezpośredniego, np. w pompach, wentylatorach, sprężarkach.
• Załączanie i odłączanie odbiorników o charakterze indukcyjnym w maszynach produkcyjnych i urządzeniach transportowych.
• Budowa rozdzielnic w automatyce budynkowej (klimatyzacja, wentylacja, oświetlenie przemysłowe) z możliwością integracji z systemami sterowania PLC.
• Zastosowanie w sieciach o napięciu 400 V AC wymagających kategorii AC-3, gdzie niezawodność styków i wysoka trwałość mechaniczna są kluczowe.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z odpowiednimi uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN), zgodnie z dokumentacją techniczną producenta. Przed przystąpieniem do okablowania należy sprawdzić, czy przekrój przewodów jest dobrany do prądu znamionowego obwodu głównego. W przypadku przyłącza śrubowego należy stosować moment dokręcania podany w załączonej instrukcji. Przyłącze sprężynowe wymaga użycia odpowiedniego narzędzia (wkrętaka płaskiego) do zwolnienia sprężyny – nie należy ciągnąć za przewód. Po zakończeniu podłączeń należy upewnić się, że wszystkie styki pomocnicze są prawidłowo zamocowane i nie występuje poluzowanie.

FAQ

• Czy stycznik posiada podświetlenie? Nie, stycznik 3RT2038-3AF04 nie jest wyposażony w podświetlenie. Sygnalizację załączenia można zrealizować za pomocą styków pomocniczych (2NO+2NC) podłączonych do diodek lub modułów sygnalizacyjnych.
• Jaki jest stopień ochrony obudowy? Producent nie podaje konkretnego stopnia IP dla samego stycznika. Urządzenie przeznaczone jest do montażu w rozdzielnicy o odpowiednim stopniu ochrony zgodnym z warunkami otoczenia (standardowo instalacje wewnętrzne wymagają przynajmniej IP20 dla osłon).
• Do jakiej kategorii pracy należą styki główne? Styki główne przystosowane są do kategorii AC-3 (przełączanie silników o rozruchu bezpośrednim) oraz AC-3e (kategoria energooszczędna, dedykowana do silników IE3/IE4). Oznacza to możliwość załączania i wyłączania prądów rozruchowych silników bez uszkodzenia styków.
