Stycznik AC-3e, 65 A/30 kW/400V, 3-biegunowy, AC 230V/50Hz, 2NO+2NC, przyłącze śrubowe | 3RT2037-1AP04-3MA0 Siemens

Alternatywny kod produktu: 3RT20371AP043MA0

Opis i Kluczowe Cechy

Stycznik mocy Siemens SIRIUS 3RT2037-1AP04-3MA0 to trójbiegunowy stycznik AC-3e o prądzie 65 A i mocy 30 kW przy 400 V, wyposażony w cewkę sterowniczą 230 V AC oraz wbudowane styki pomocnicze 2NO+2NC. Jego kompaktowa konstrukcja i przyłącze śrubowe ułatwiają instalację, a system modułowy SIRIUS zapewnia optymalną integrację z innymi urządzeniami.

• Kategoria AC-3e, prąd 65 A / moc 30 kW: Gwarantuje bezpieczne i niezawodne przełączanie silników indukcyjnych o znacznej mocy bez ryzyka przegrzania styków.

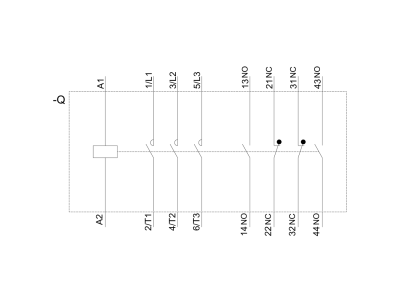

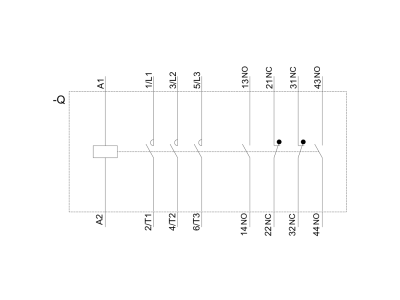

• Wbudowane styki pomocnicze 2NO+2NC: Umożliwiają sygnalizację stanu załączenia oraz realizację prostych układów sterowania bez potrzeby stosowania dodatkowych modułów.
• Przyłącze śrubowe: Zapewnia trwałe i pewne połączenie przewodów, odporne na wibracje i obciążenia mechaniczne.
• Przednie przyłącza: Ułatwiają szybkie i wygodne okablowanie, oszczędzając czas podczas montażu.
• System modułowy SIRIUS: Umożliwia łatwe łączenie z wyłącznikami silnikowymi, przekaźnikami i modułami komunikacyjnymi – wszystkie kombinacje testowane fabrycznie.

Zgodność z Normami

Stycznik spełnia wymagania norm międzynarodowych IEC i UL/CSA oraz jest oznaczony znakiem CE. Ponadto urządzenie jest przygotowane do współpracy z silnikami o sprawności IE3 i IE4 (IE3/IE4 ready).

Zastosowanie

Stycznik 3RT2037 przeznaczony jest do sterowania i przełączania trójfazowych silników indukcyjnych w przemysłowych układach napędowych.

• Sterowanie rozruchem i zatrzymywaniem silników w maszynach i urządzeniach produkcyjnych.
• Załączanie i wyłączanie obwodów odbiorników o charakterze indukcyjnym w automatyce budynkowej.
• Współpraca z systemami PLC i sterownikami w szafach sterowniczych.
• Stosowanie w instalacjach wymagających wysokiej niezawodności i odporności na warunki klimatyczne.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montuje się na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Moment dokręcania śrub i przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy stycznik posiada podświetlenie? Stycznik nie jest wyposażony w podświetlenie. Do sygnalizacji stanu zalecamy wykorzystanie wbudowanych styków pomocniczych 2NO+2NC.
• Jaki jest stopień ochrony stycznika? Stycznik przeznaczony jest do montażu wewnątrz rozdzielnic, gdzie typowy stopień ochrony to IP20. Szczegółowe dane znajdują się w karcie katalogowej.
• Do jakiej kategorii użytkowania jest przystosowany ten stycznik? Stycznik jest przystosowany do kategorii AC-3e, czyli przełączania silników indukcyjnych z wirnikiem klatkowym – prąd 65 A / moc 30 kW przy 400 V AC.
