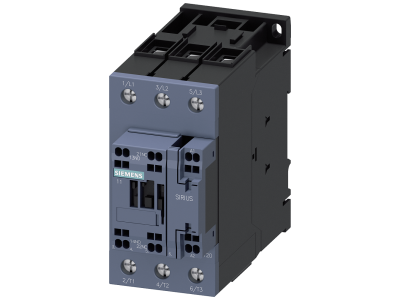

Stycznik,AC-3e,65A/30kW/400V,3-bieg.,AC/DC175-280V,1NO+1NC,Przyłącze śrubowe / przyłącze sprężynowe | 3RT2037-3NP30 Siemens

Alternatywny kod produktu: 3RT20373NP30

Opis i Kluczowe Cechy

Stycznik mocy Siemens SIRIUS 3RT2037-3NP30 to wysokowydajne urządzenie do przełączania silników w kategorii AC-3e. Prąd znamionowy 65 A przy napięciu 400 V umożliwia bezpieczne sterowanie silnikami o mocy do 30 kW. Trzybiegunowa konstrukcja oraz cewka sterująca przystosowana do napięcia AC/DC w zakresie 175–280 V zapewniają uniwersalność zastosowań. Wyposażony w styki pomocnicze 1NO+1NC oraz podwójny system przyłączy śrubowych i sprężynowych, co gwarantuje elastyczność i pewność połączeń.

• Prąd znamionowy AC-3e 65 A: Gwarantuje bezpieczną pracę w obwodach silnikowych o znacznym obciążeniu, minimalizując ryzyko przegrzania styków.
• Moc silnika 30 kW przy 400 V: Umożliwia bezpośrednie sterowanie wydajnych napędów przemysłowych bez konieczności stosowania dodatkowych przekaźników.
• Napięcie sterowania AC/DC 175–280 V: Szeroki zakres napięcia cewki pozwala na integrację z różnymi systemami sterowania, zarówno prądu przemiennego, jak i stałego.
• Styki pomocnicze 1NO+1NC: Zapewniają sygnalizację stanu łączenia oraz możliwość realizacji układów samopodtrzymania bez dodatkowych elementów.
• Przyłącze śrubowe i sprężynowe: Dwa warianty łączenia przewodów – śrubowe dla tradycyjnego okablowania oraz sprężynowe dla szybkiego, bezobsługowego i odpornego na wibracje podłączenia.

Zgodność z Normami

Stycznik 3RT2037-3NP30 został zaprojektowany zgodnie z obowiązującymi normami międzynarodowymi oraz posiada certyfikat CE. Produkt należy do modułowego systemu SIRIUS, który spełnia wymagania dyrektyw unijnych dotyczących kompatybilności elektromagnetycznej i bezpieczeństwa.

Zastosowanie

Dzięki wysokiej obciążalności i elastyczności sterowania, stycznik znajduje zastosowanie w różnych instalacjach przemysłowych i budynkowych.

• Sterowanie silnikami trójfazowymi w maszynach produkcyjnych, pompach, wentylatorach i sprężarkach.
• Łączenie obwodów odbiorników o dużym prądzie rozruchowym w kategorii AC-3e.
• Realizacja układów automatyki budynkowej, np. rozdzielnic głównych i sterowniczych.
• Integracja z systemami sterowania za pośrednictwem przekaźników, styczników pomocniczych lub PLC.

Wskazówki Montażowe

Montaż urządzenia może być przeprowadzony wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Stycznik przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicach. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową (65 A). Dokręcaj zaciski śrubowe momentem zgodnym z dokumentacją producenta; w przypadku przyłącza sprężynowego używaj odpowiednich narzędzi. Po zakończeniu montażu sprawdź poprawność połączeń oraz działanie urządzenia.

FAQ

• Jakie jest napięcie sterowania cewki? Cewka stycznika 3RT2037-3NP30 jest przystosowana do napięcia AC/DC w zakresie 175–280 V, co pozwala na uniwersalne zastosowanie w instalacjach przemysłowych.
• Czy stycznik posiada styki pomocnicze? Tak, urządzenie wyposażone jest w jeden styk normalnie otwarty (NO) i jeden normalnie zamknięty (NC), co umożliwia sygnalizację stanu oraz realizację układów samopodtrzymania.
• Jakie przyłącza przewodów są dostępne? Stycznik 3RT2037-3NP30 oferuje zarówno przyłącze śrubowe, jak i sprężynowe – instalator może wybrać preferowaną metodę łączenia przewodów w zależności od potrzeb.
